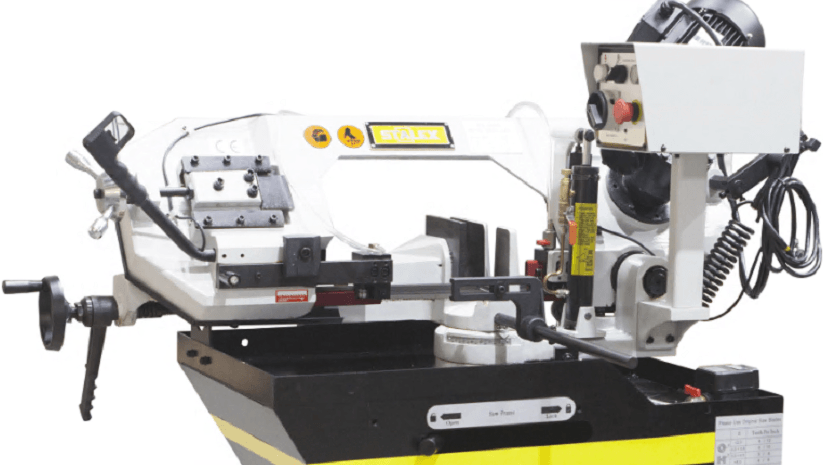

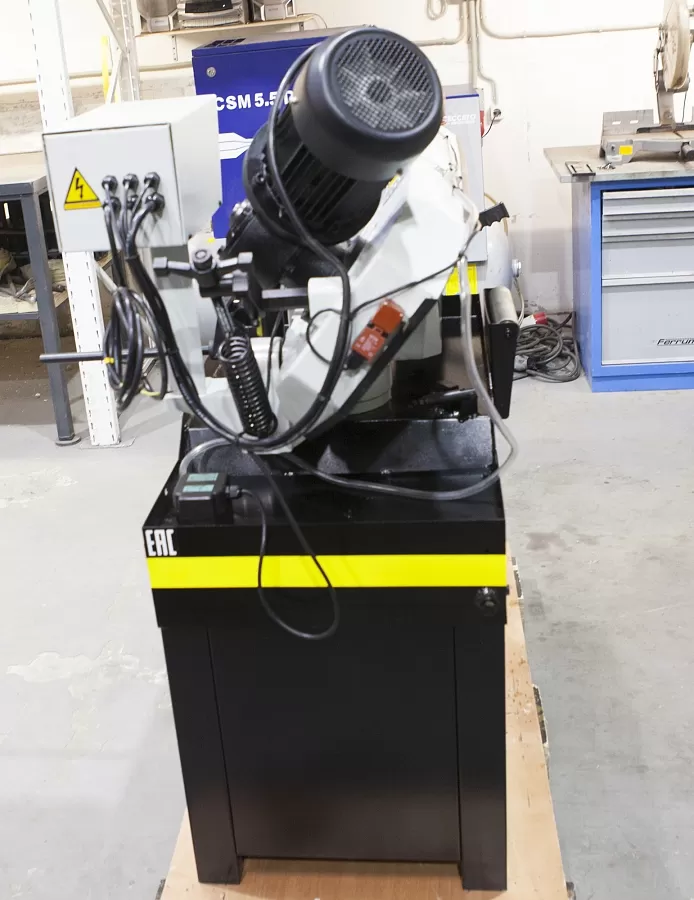

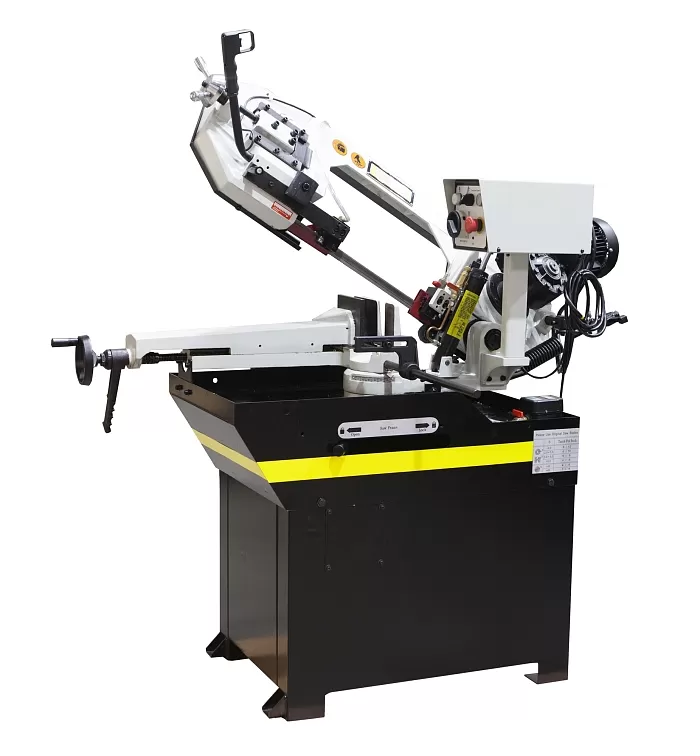

Ленточнопильный станок с гидроразгрузкой Stalex BS-260G
Характеристики
| Мощность двигателя, кВт | 1.1 |
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

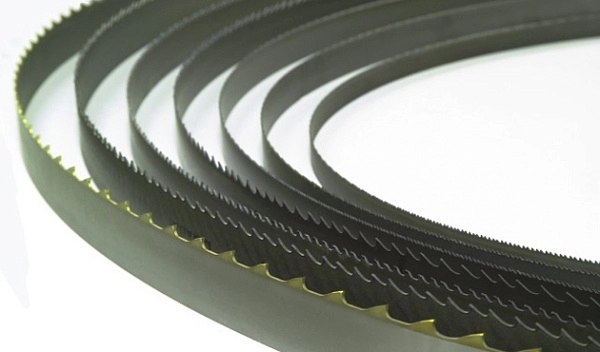

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка Stalex BS-260G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
- Датчик контроля натяжения полотна – тензометр
- Датчик остановки станка в случае обрыва полотна
- Лампа освещения
|
|

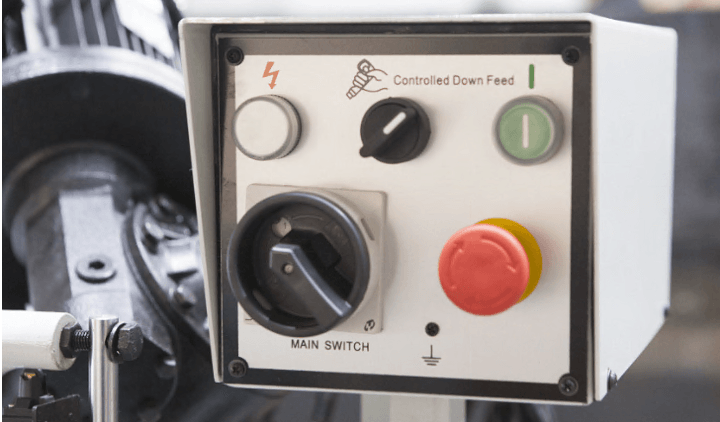

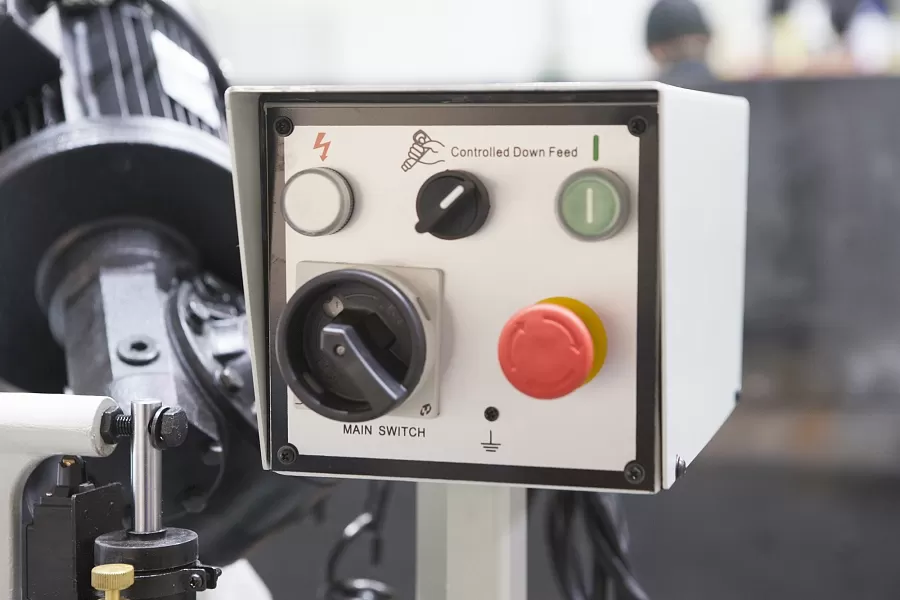

Панель управления
- Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
|
|||
|
|

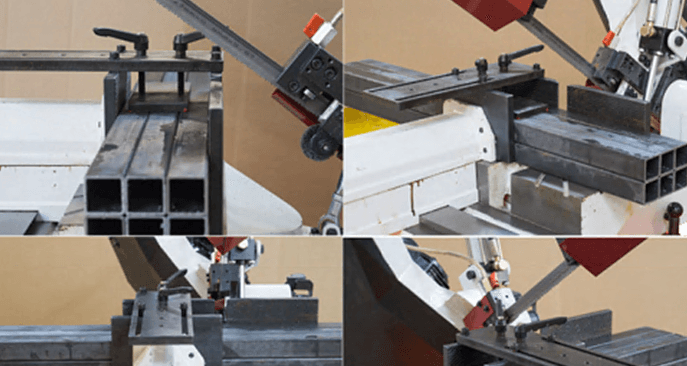

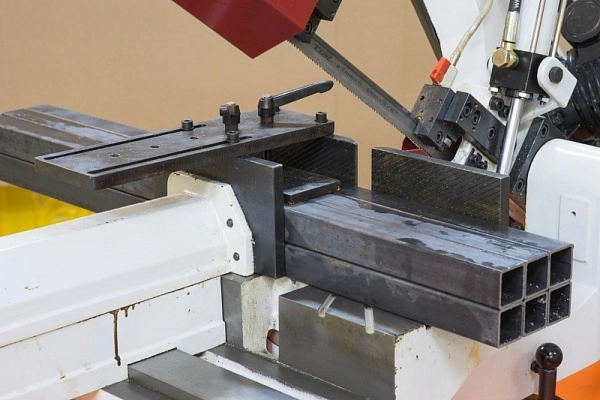

Дополнительный прижим для пакетной резки для BS-260G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|||
|

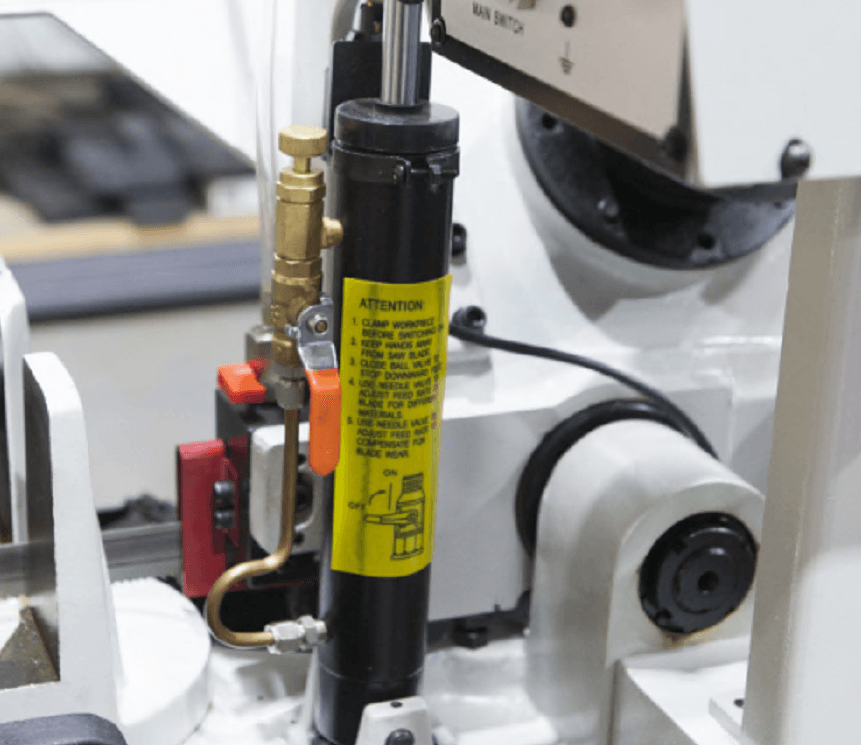

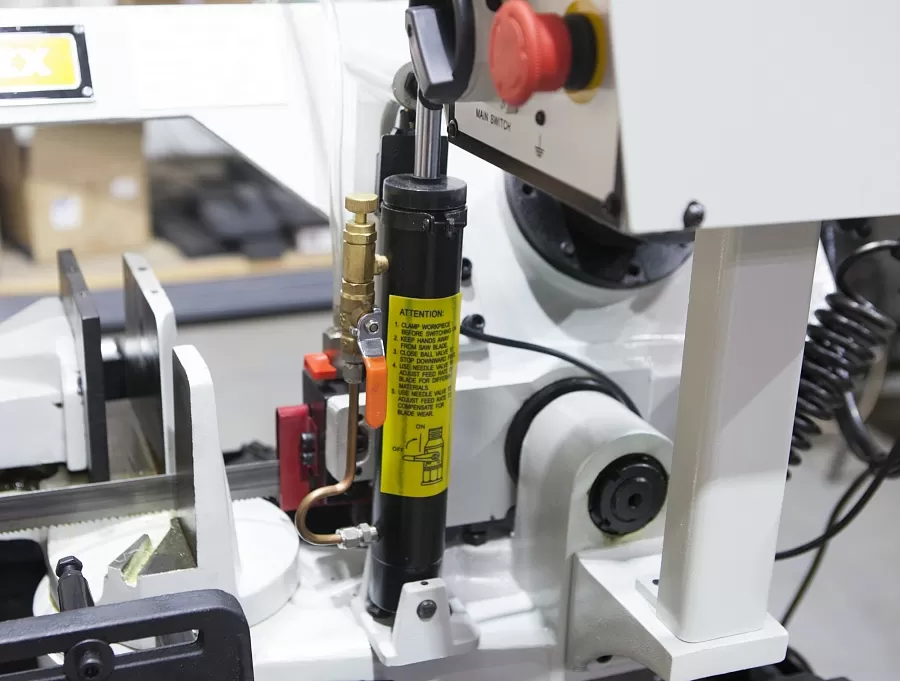

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
|
|||
|

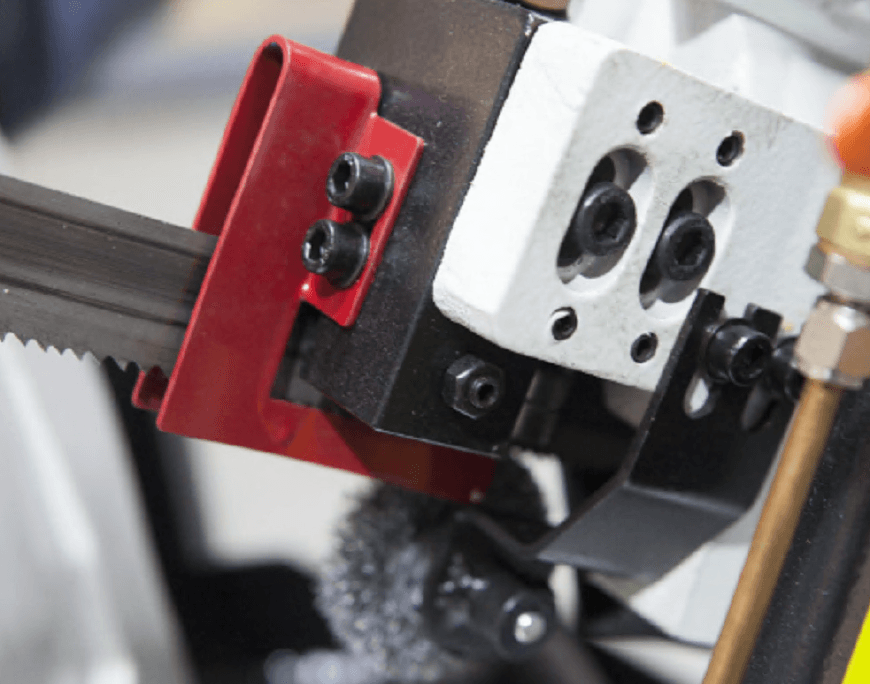

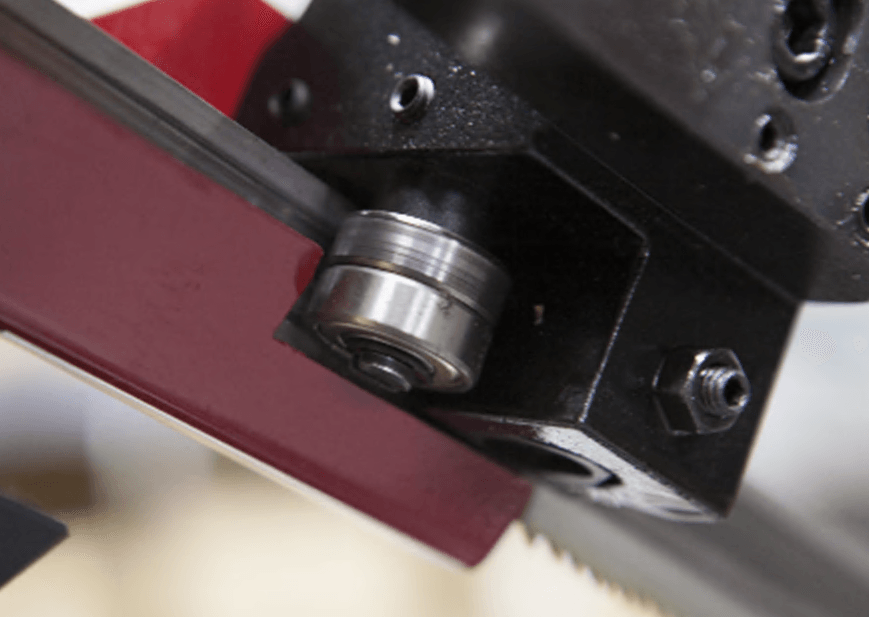

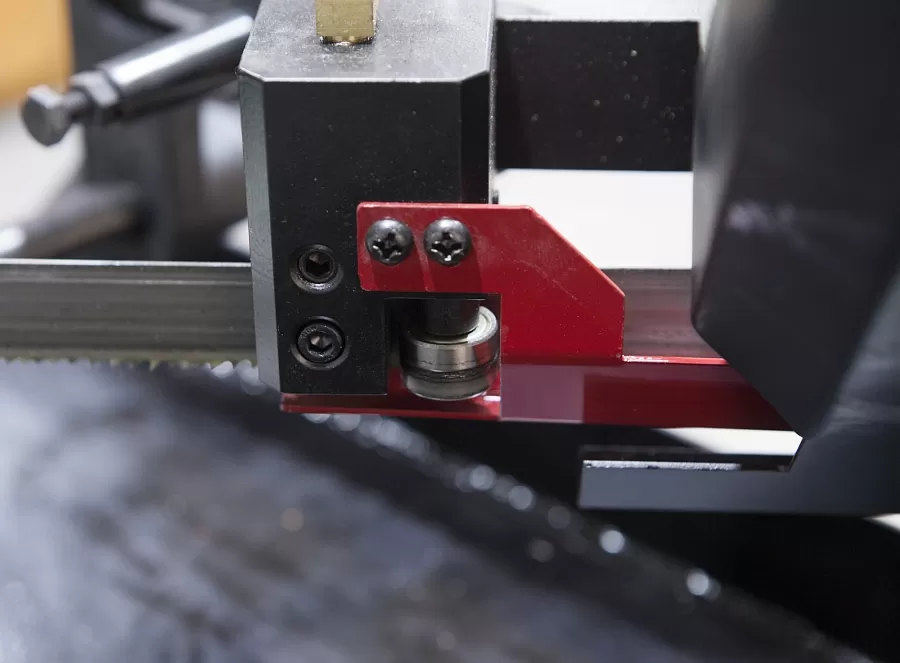

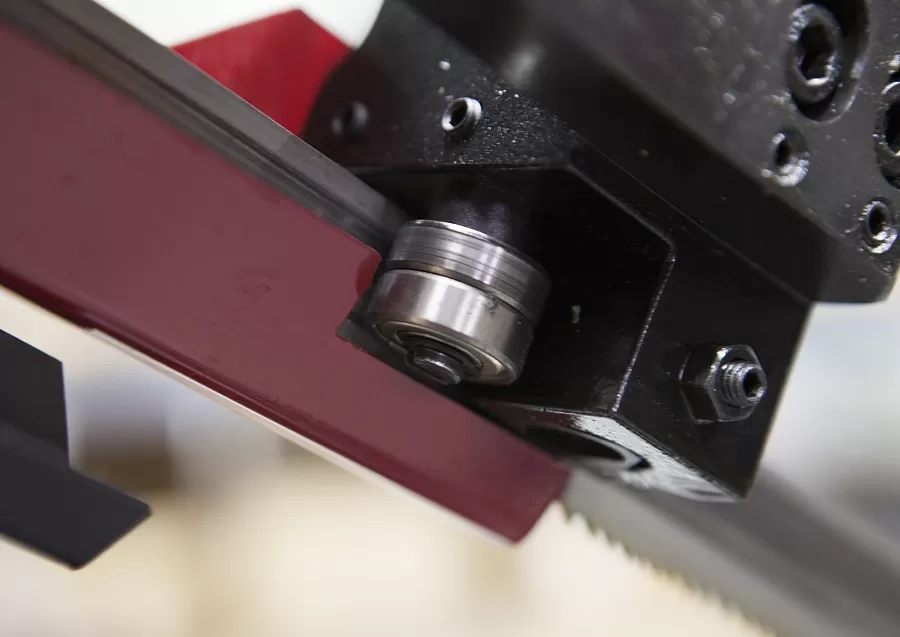

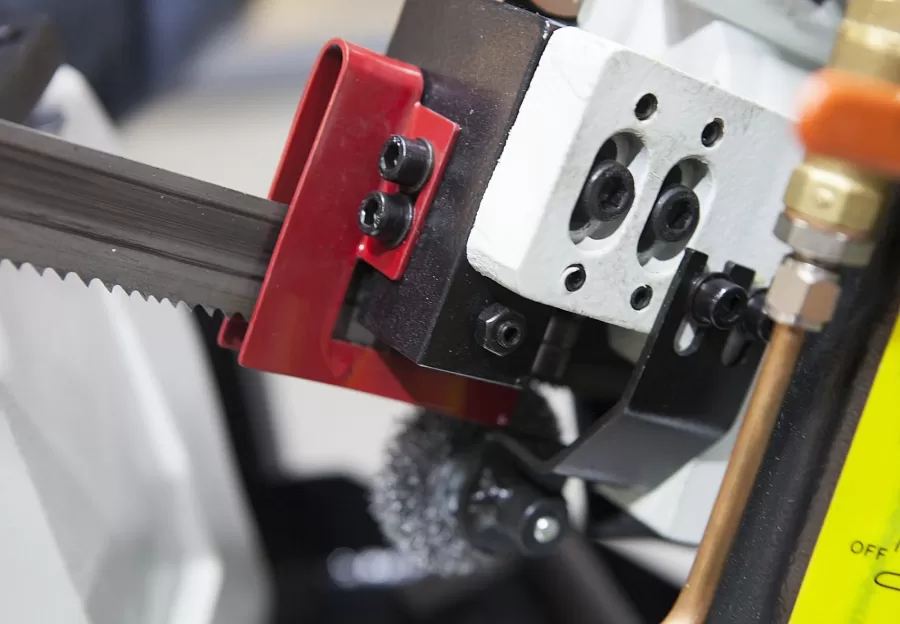

Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания. |
|||
|

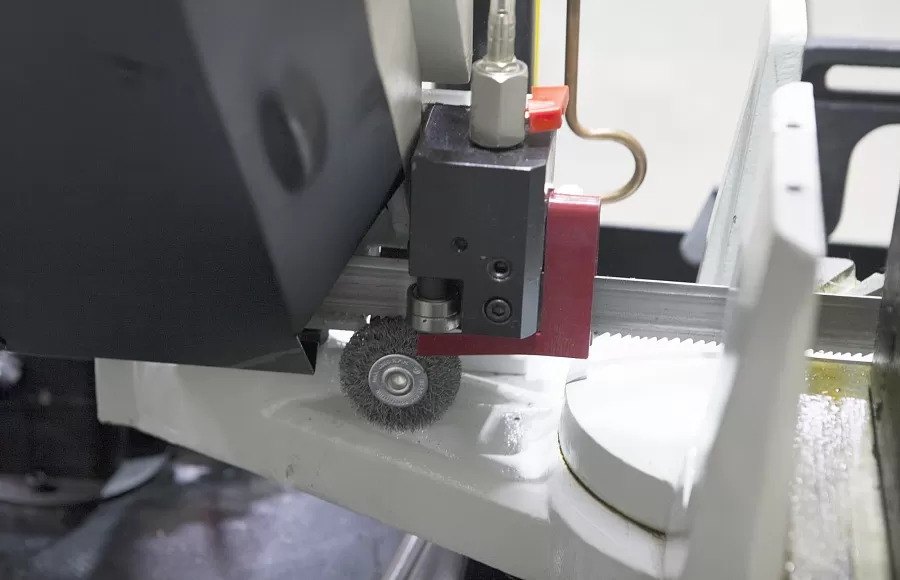

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
|
|||
|

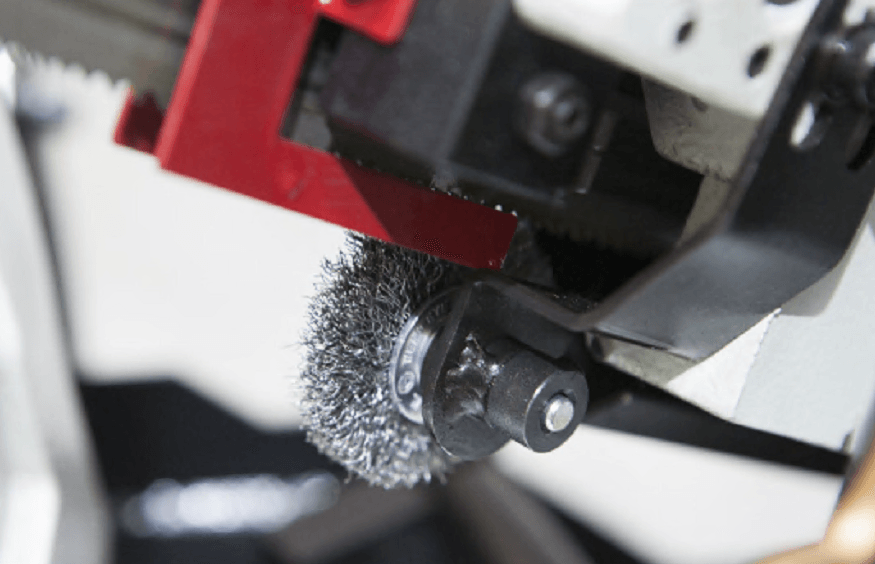

Механическая дисковая щётка (приводимая в движение от движения полотна). |
|||
|

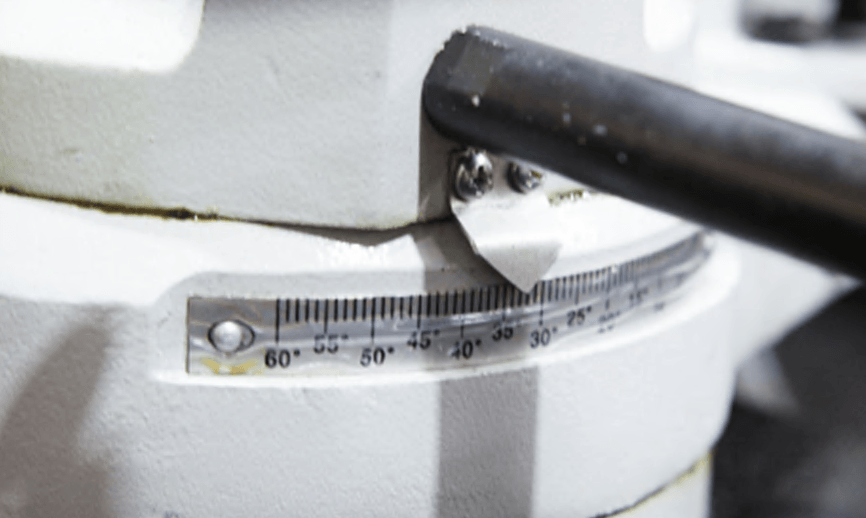

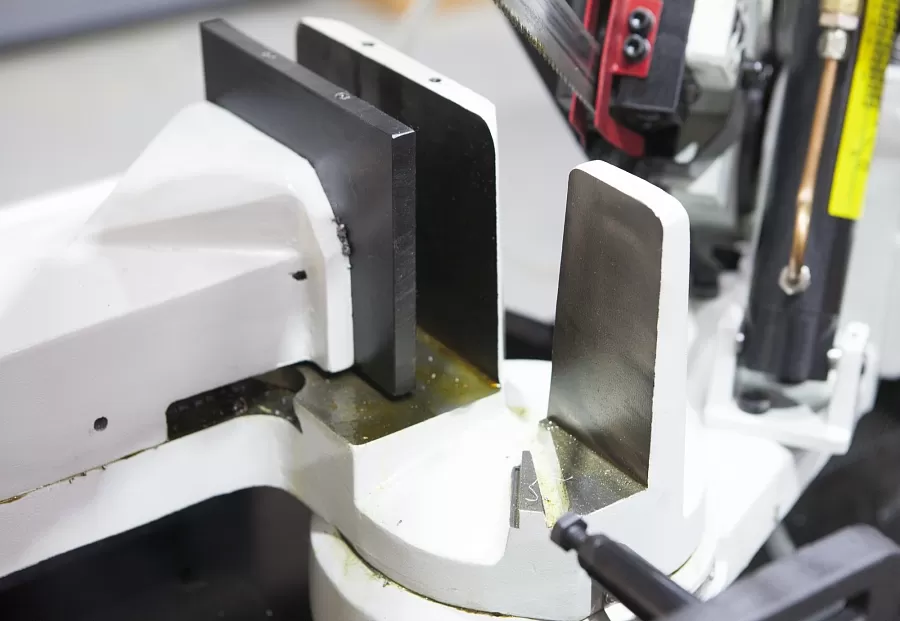

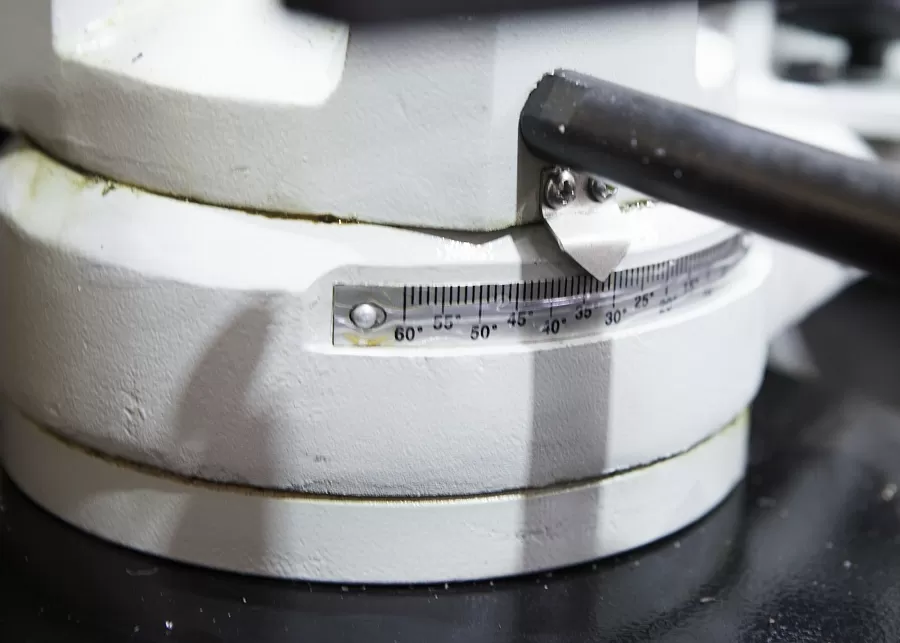

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале. |
|||
|

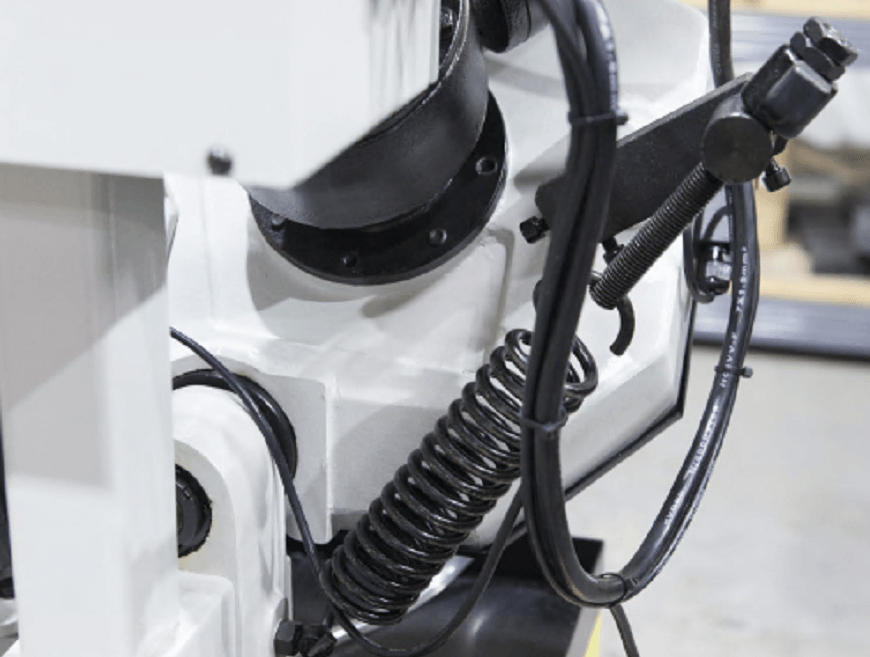

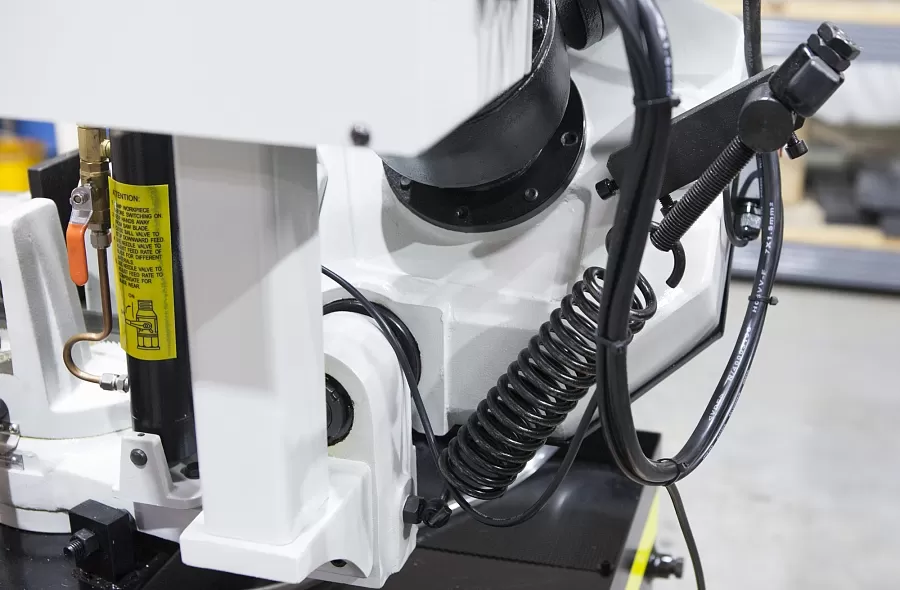

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
|||
|

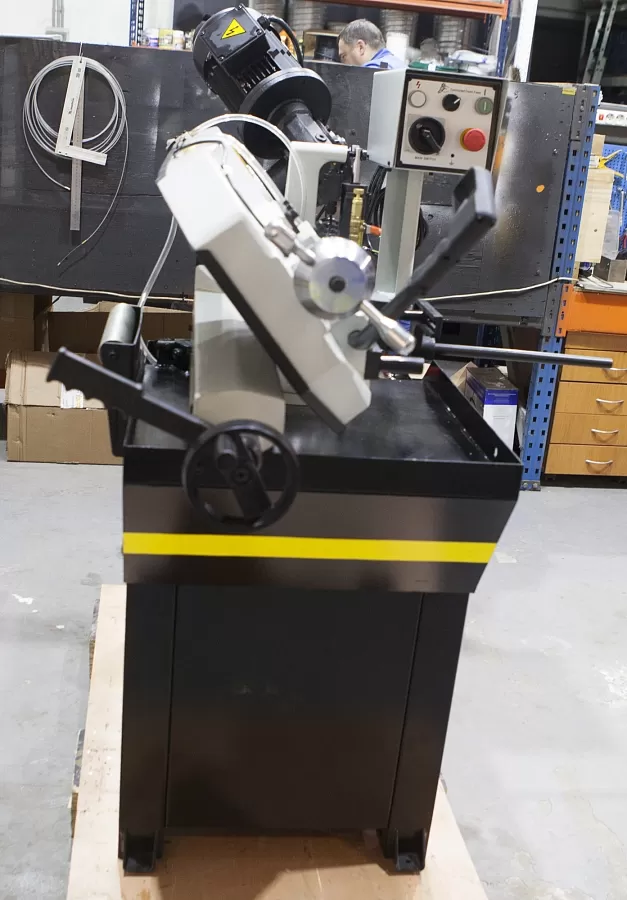

Панель управления Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр Мерный упор 500 мм Рычаг фиксации поворота рамы |
|||
|
|

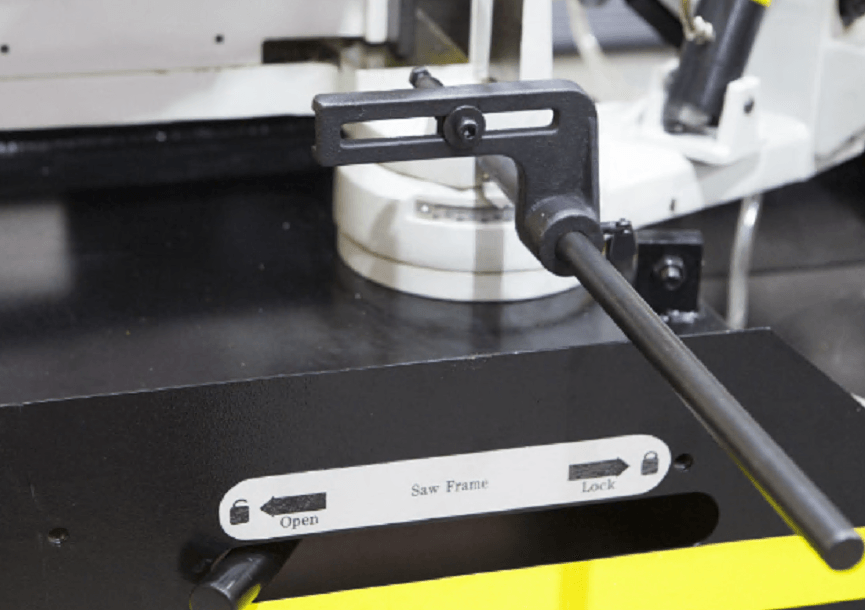

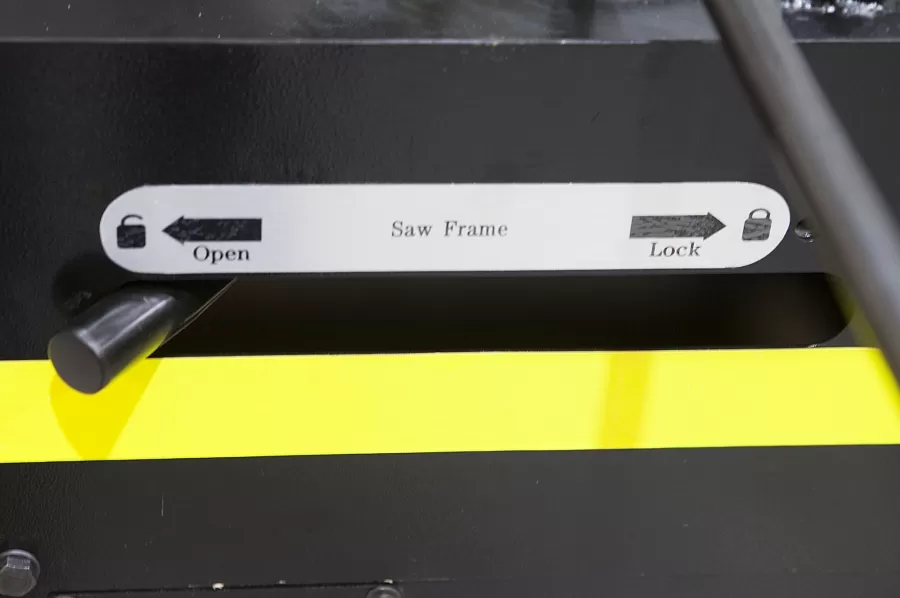

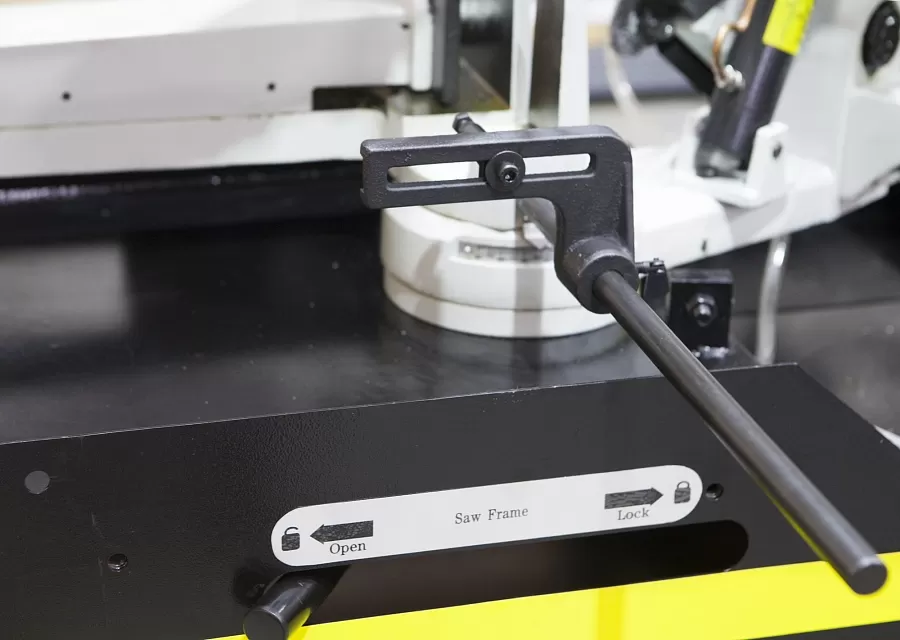

Мерный упор 500 мм Рычаг фиксации поворота рамы
|
|||
|
|

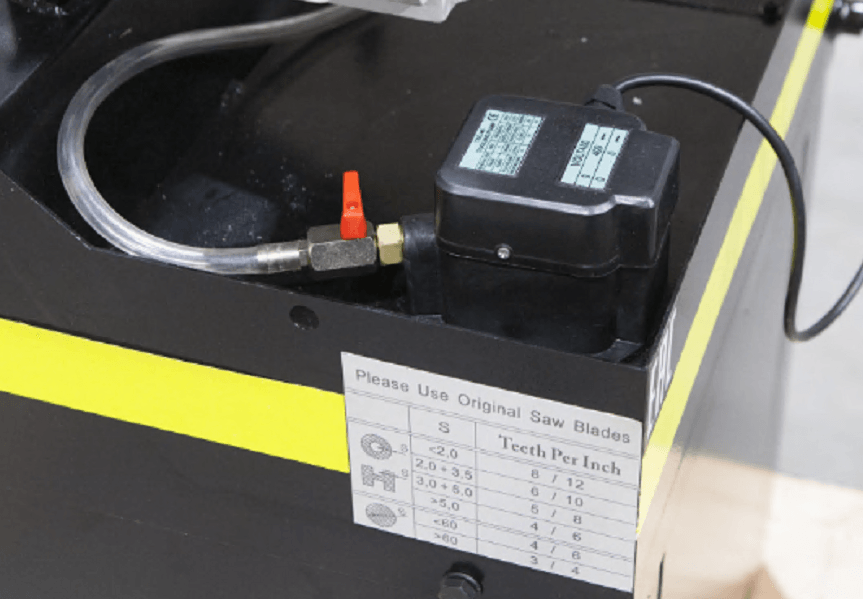

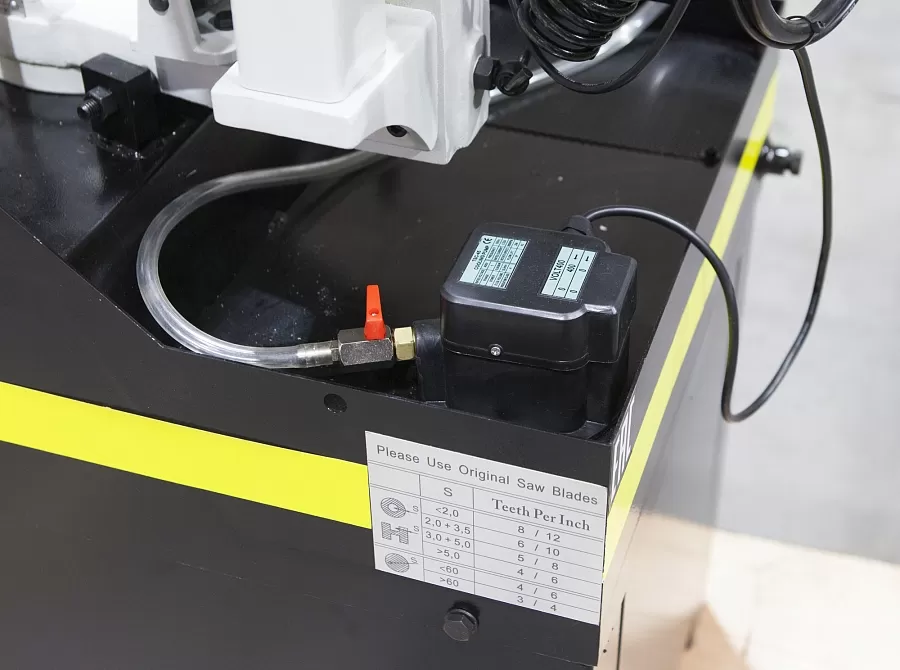

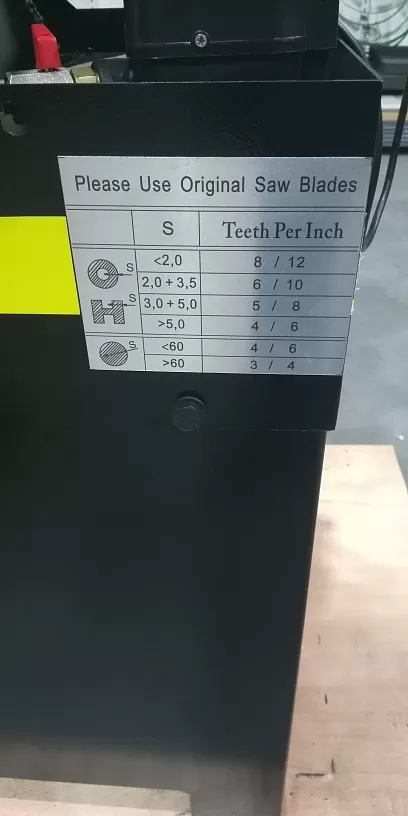

Помпа СОЖ Таблица скорости резания и подбора шага зубьев |
|||
|
|

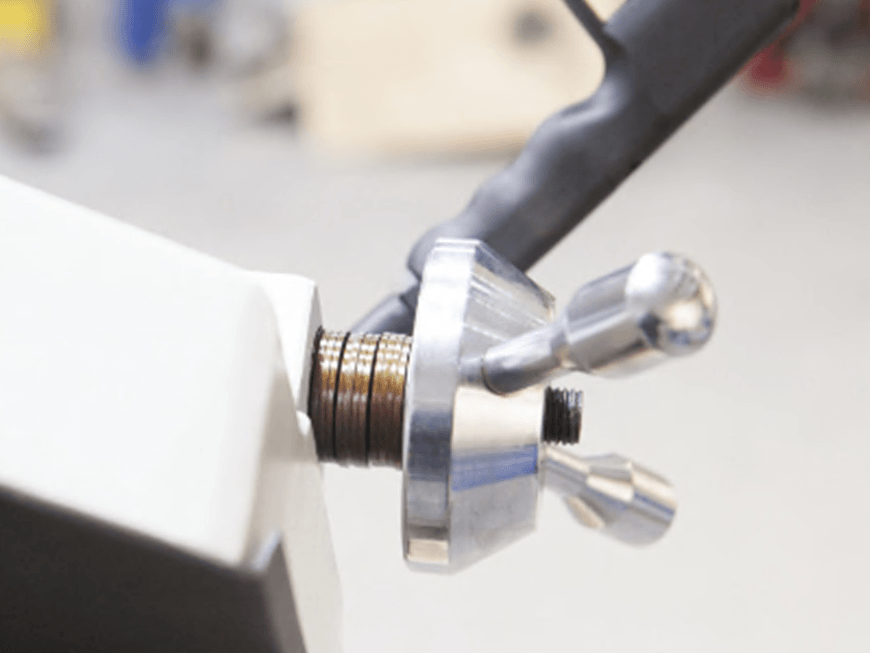

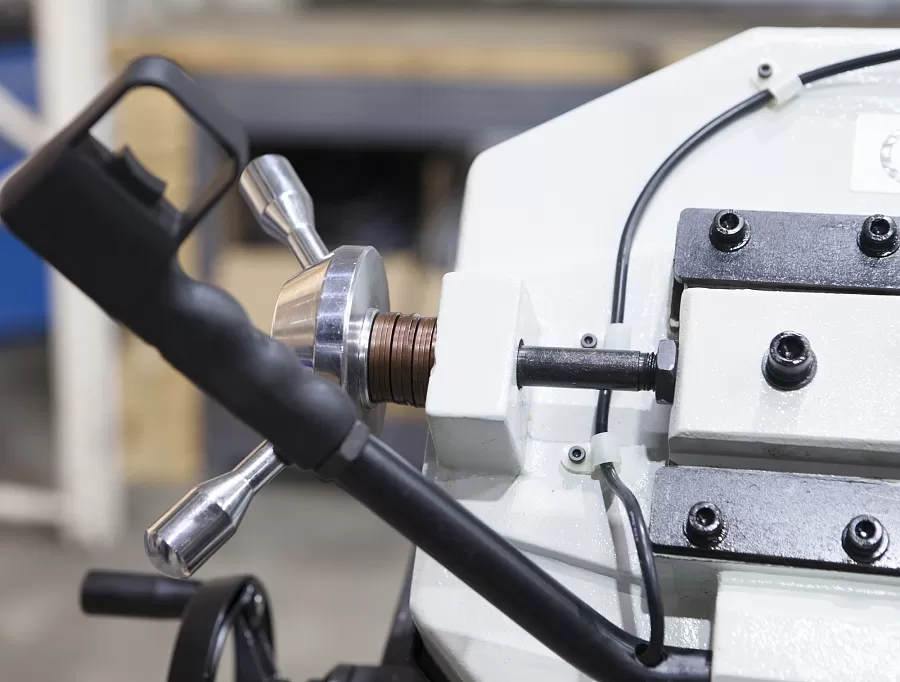

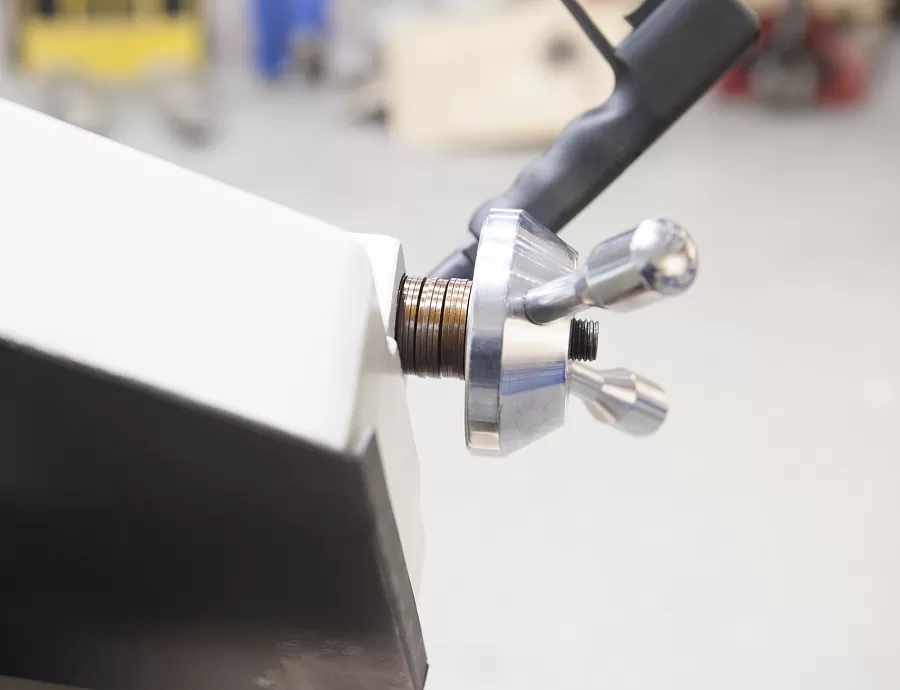

Маховик ручного натяжения ленты
|
|||
|
|

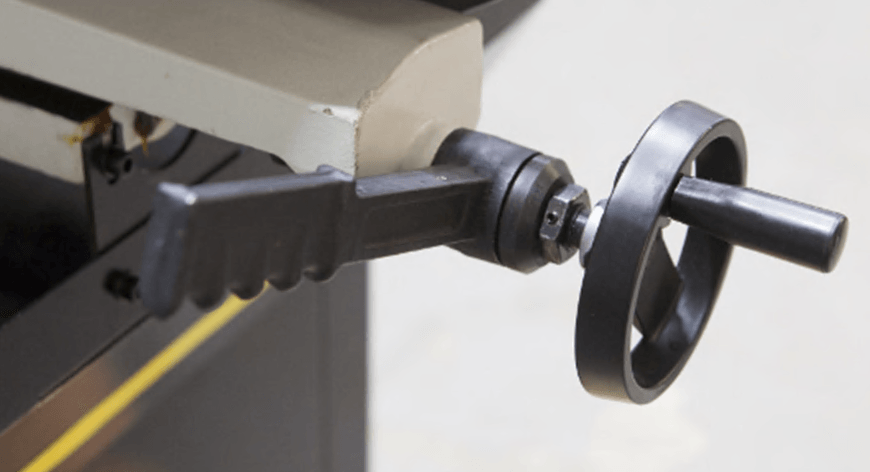

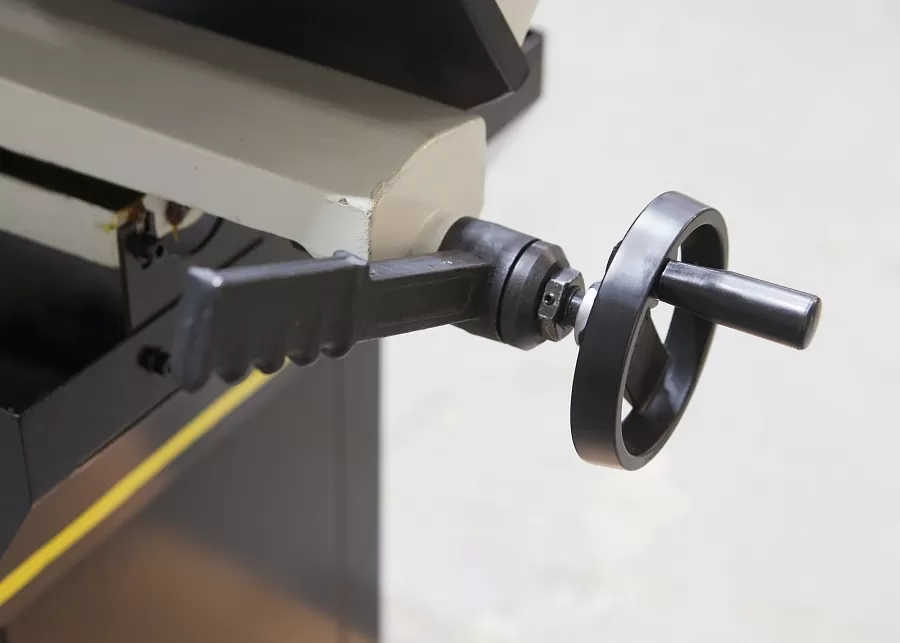

Маховик тисков и рычаг быстрой доводки
|
|||
 |

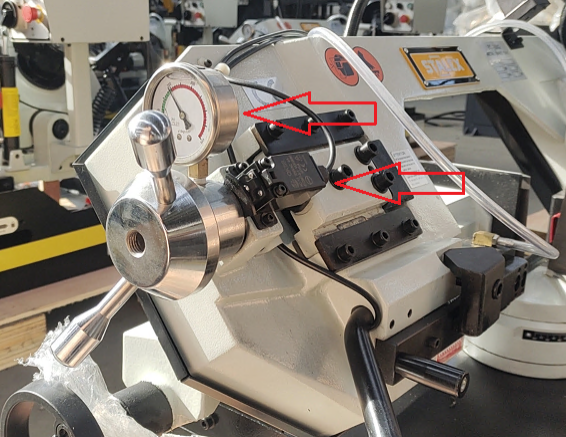

Датчик контроля натяжения полотна – тензометр Датчик остановки станка в случае обрыва полотна |
|||
 |

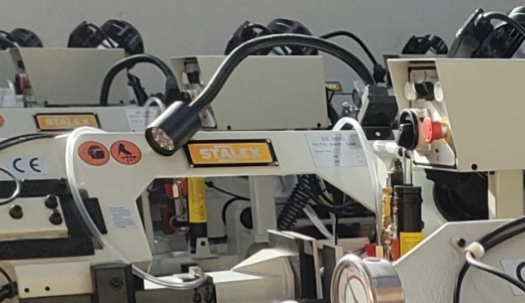

Лампа освещения |
|||
|
|

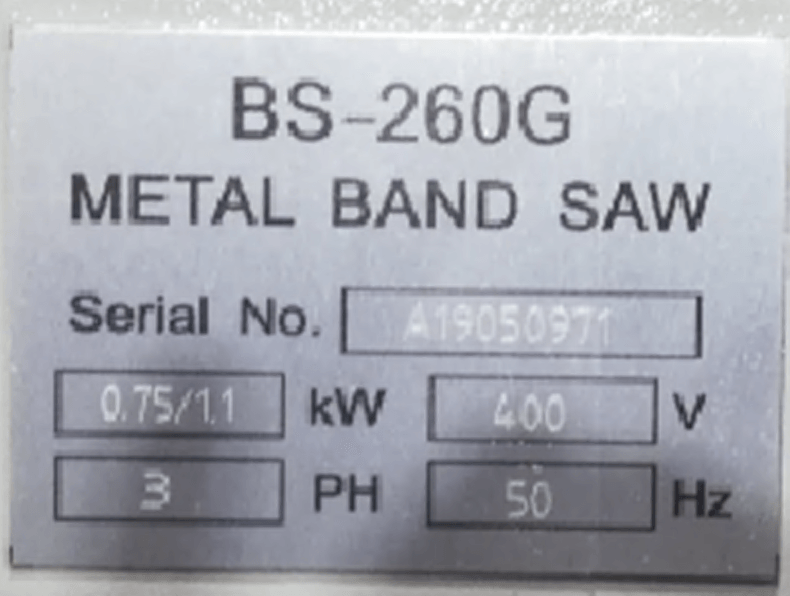

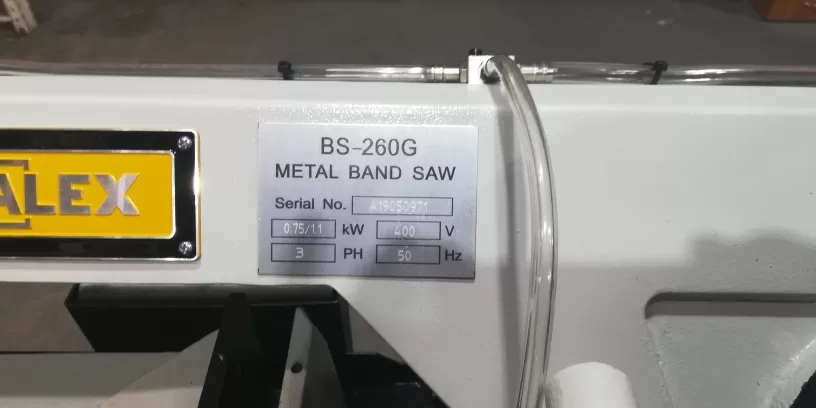

Шильдик станка |
|||
|
|

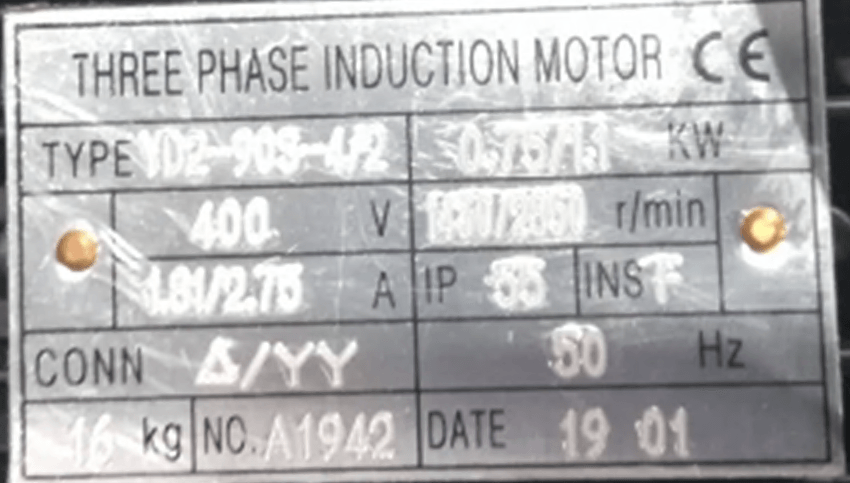

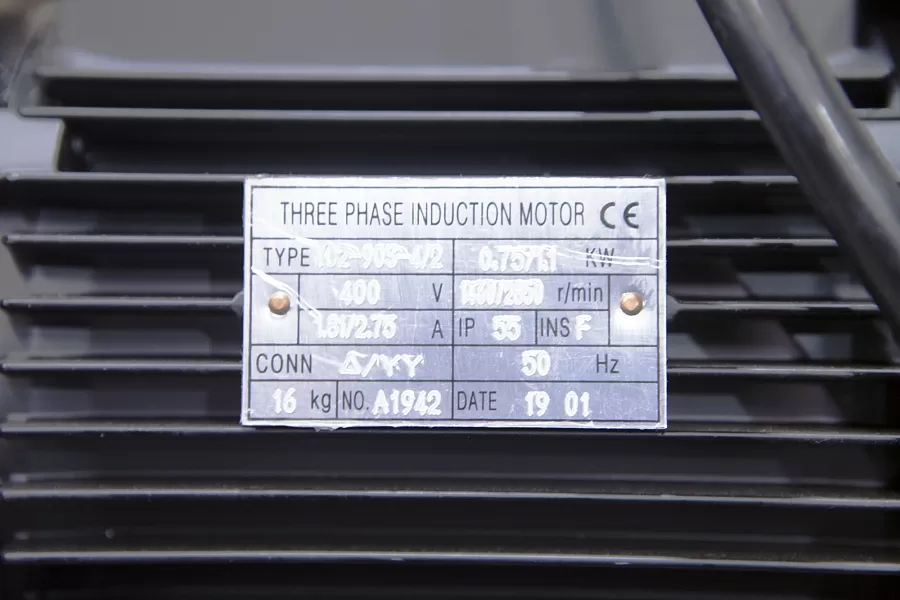

Шильдик двигателя |
|||
|
|

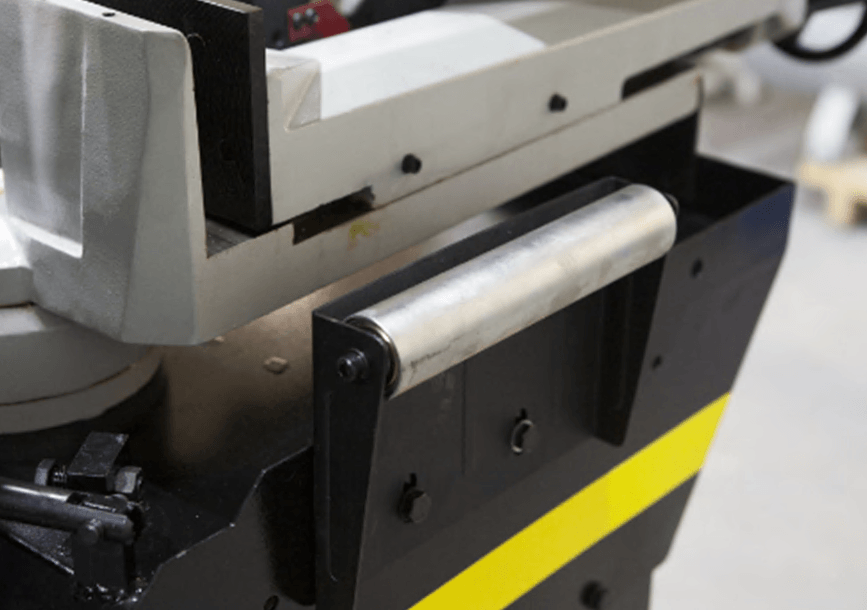

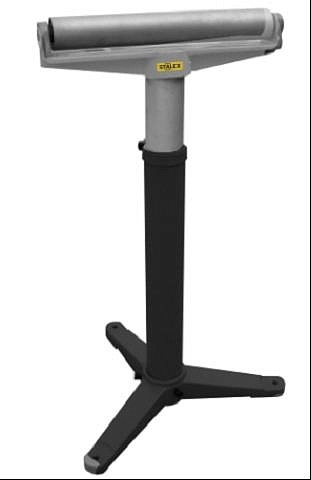

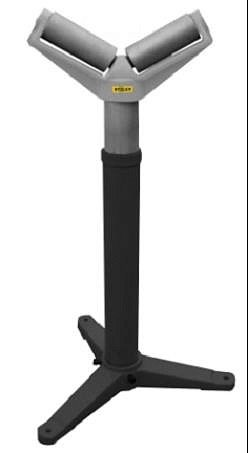

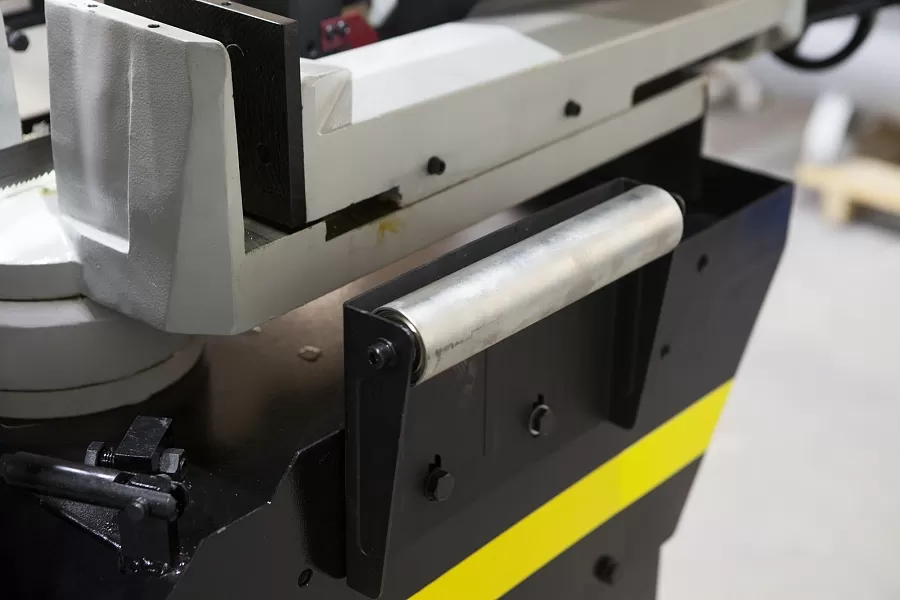

В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
|||
|
|
В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников. |
Подробные характеристики
|
|
Stalex BS-260G |
||
|
Выходная мощность двухскоростного двигателя |
0,75/1,1 кВт. (3-х фазный) |
||
|
Потребляемая мощность двухскоростного двигателя |
1/1,5 кВт. (3-х фазный) |
||
|
Скорость резания (2 режима) |
36 – 72 м/мин |
||
|
Привод |
зубчатый |
||
|
Рабочая зона |
90° |
+45° |
+60° |
|
|
227 |
150 |
90 |
|
|
210 |
140 |
80 |
|
|
230x190 |
150х125 |
85x85 |
|
Угол разворота рамы |
|
||
|
Размер полотна |
27х0,9х2455 мм. |
||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
||
|
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
||
|
Высота от пола до основания тисков |
900 мм |
||
|
Лампа освещения |
+ |
||
|
Датчик контроля натяжения полотна – тензометр |
+ |
||
|
Датчик остановки станка в случае обрыва полотна |
+ |
||
|
Размер упаковки |
1460х720х1100 мм |
||
|
Масса нетто/брутто |
220/275 кг |
||
|
Производство |
Китай |
||
|
Гарантия |
1 год |
||
