Ленточнопильный станок с гидроразгрузкой Stalex BS-712G
Характеристики
| Мощность двигателя, кВт | 0.75 |
| Угол поворота | от 0° до 45° |
| Скорость движения полотна, м/мин | 29,59,87 |
| Макс. размер круглого профиля, 90°, мм | 178 |
| Макс. размер прямоугольного профиля, 90°, мм | 178х305 |
Описание
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном

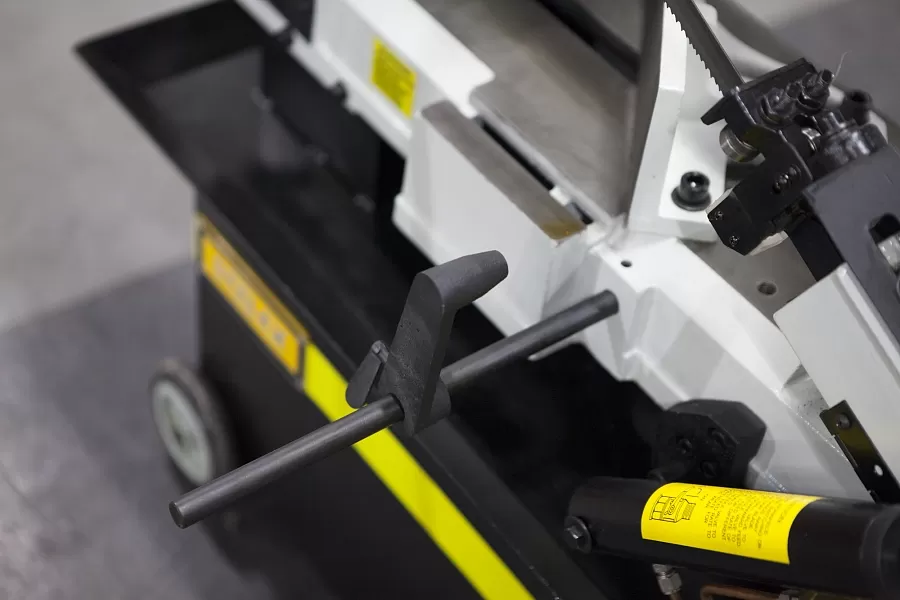

- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
|
|
|

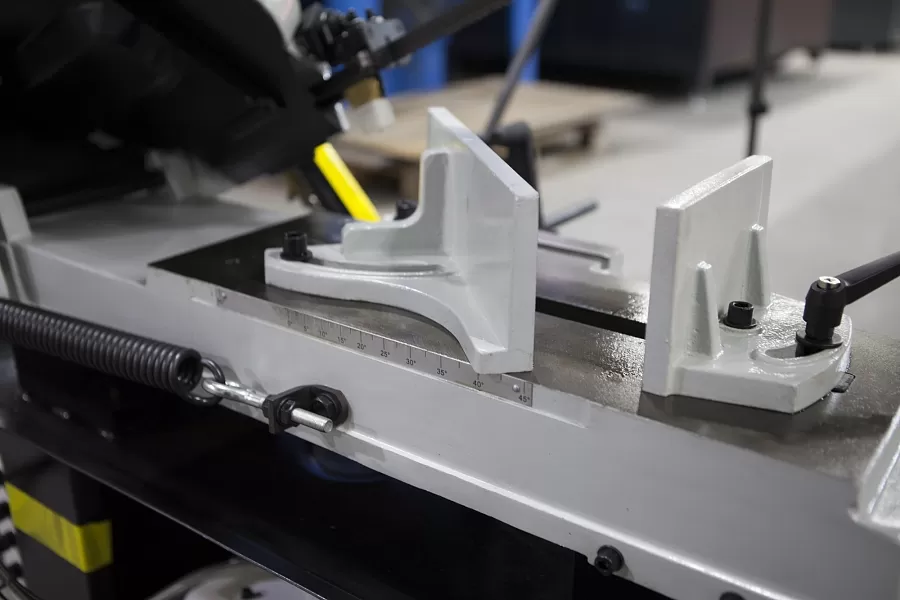

Модель имеет поворот губок тисков |

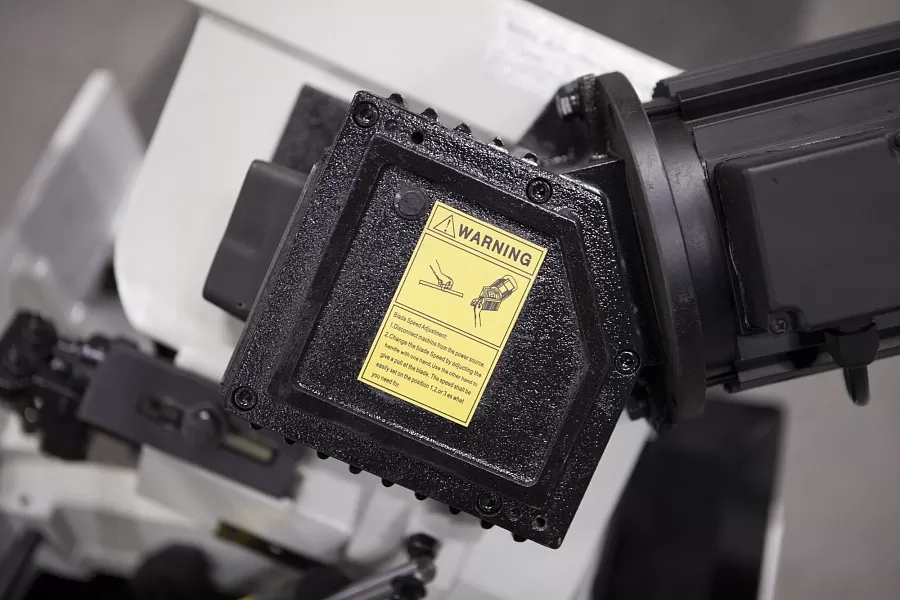

Привод зубчатый |
|
|
|
||||||
|

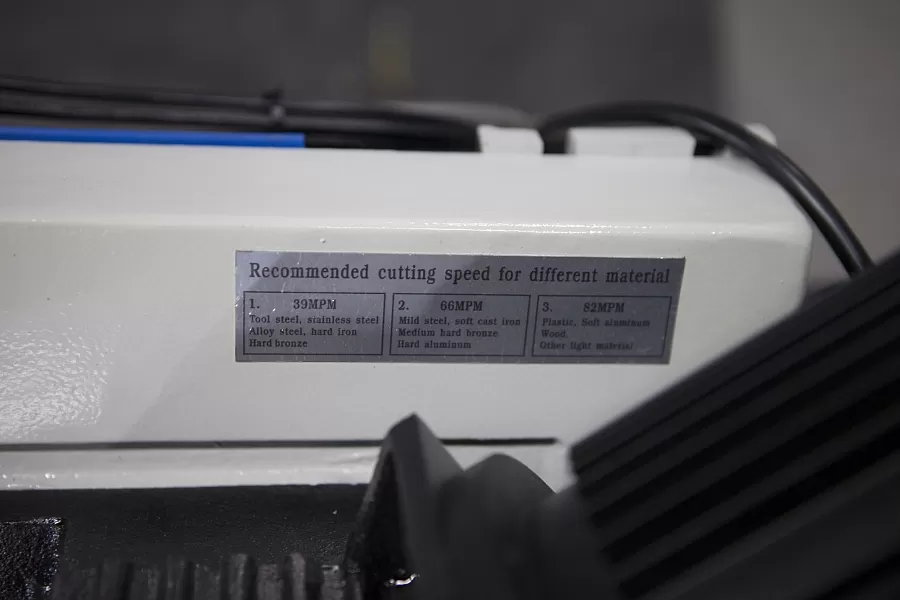

Рычаг переключения скорости вращения полотна | ||||||
|
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. |
||||||
|
|

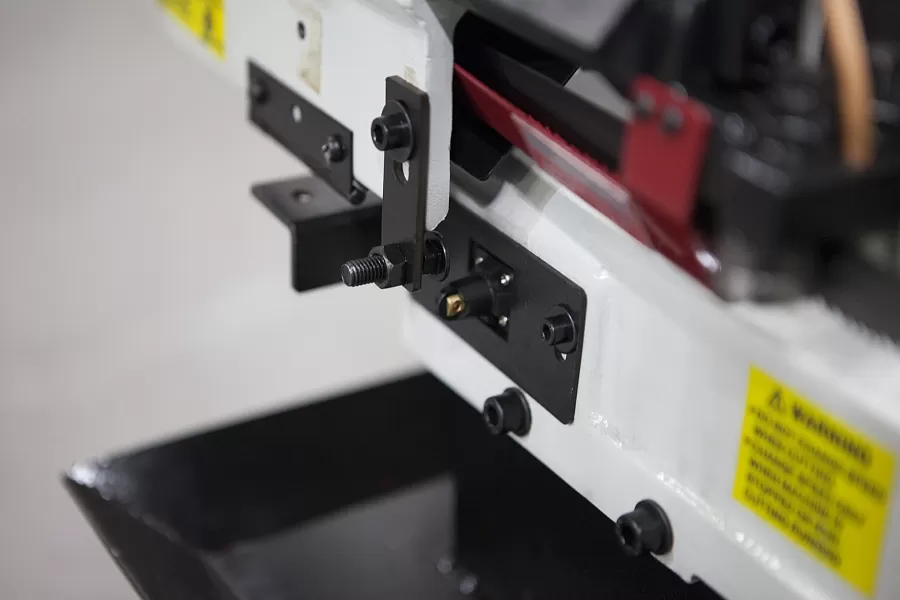

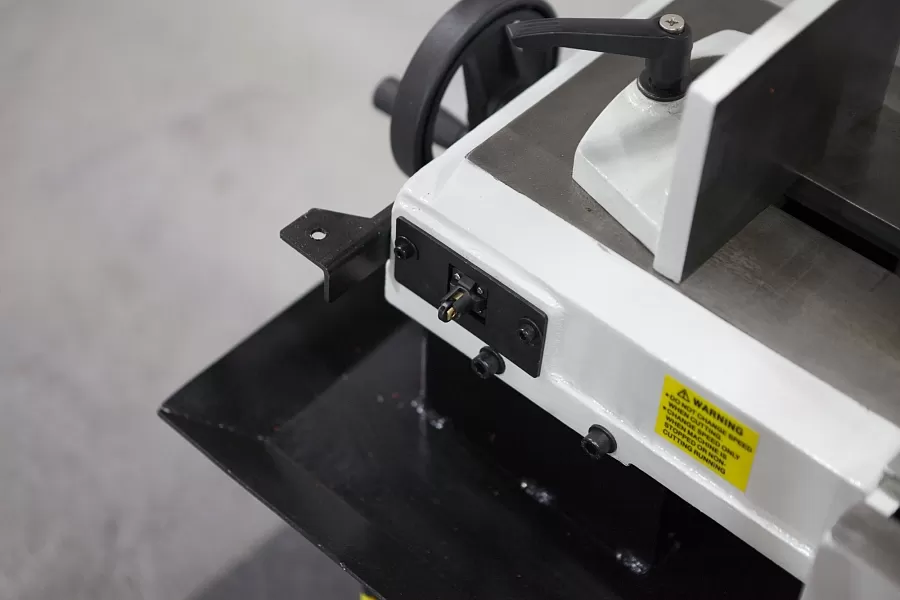

Датчик выключения станка в нижнем положении рамы.
|
||||||
|
|

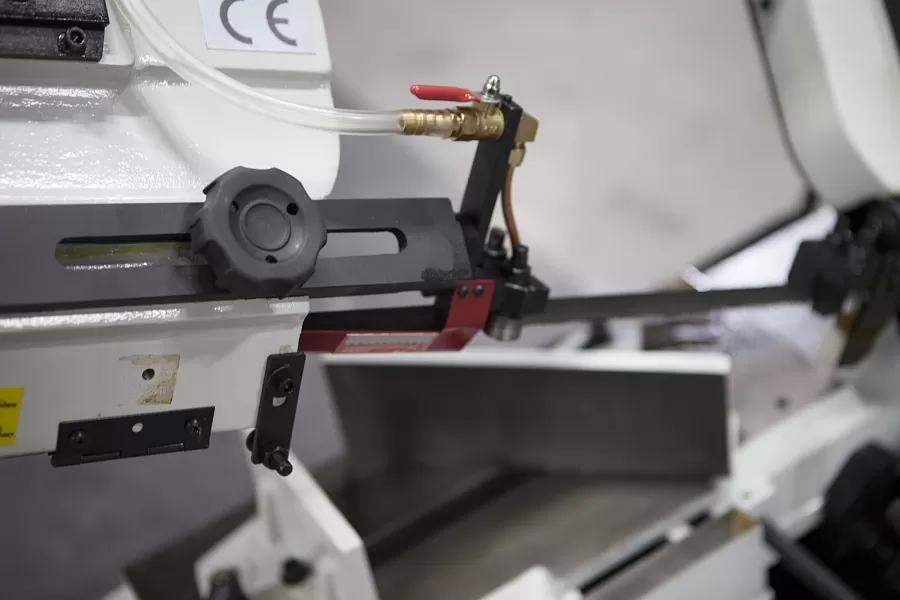

Подвижная направляющая с роликовыми подшипниками натяжения полотна. Регулировочный кран для регулировки напора СОЖ |
||||||
|
|

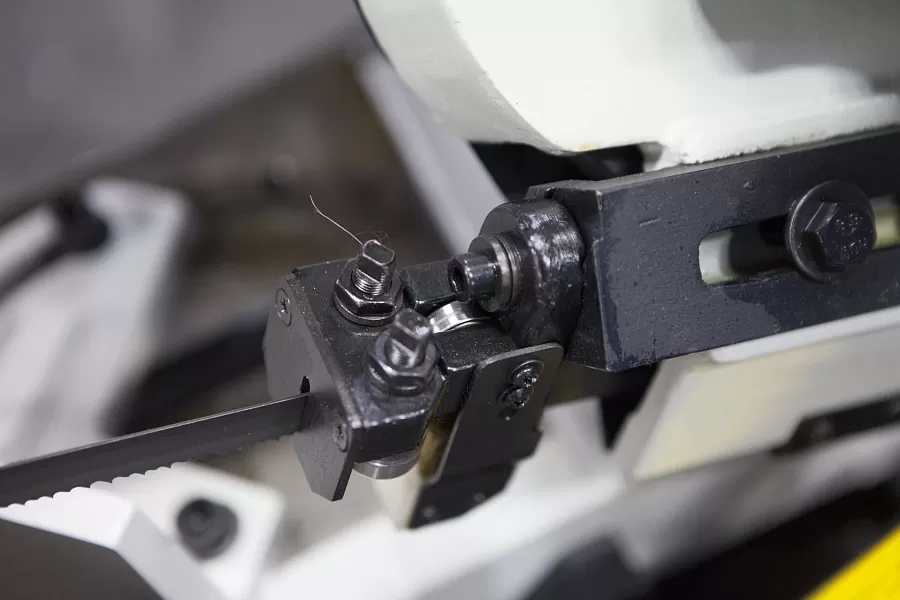

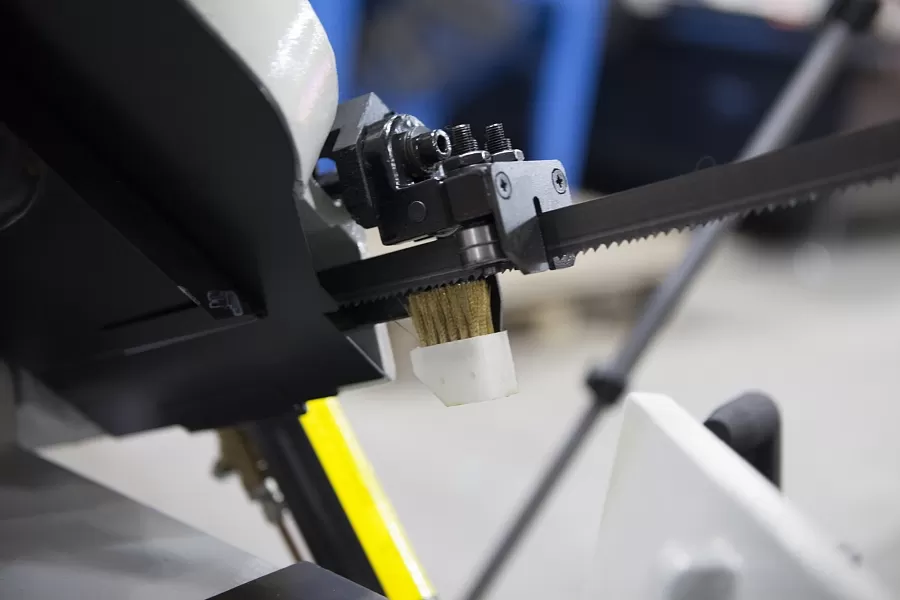

Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.
|
||||||
|
|

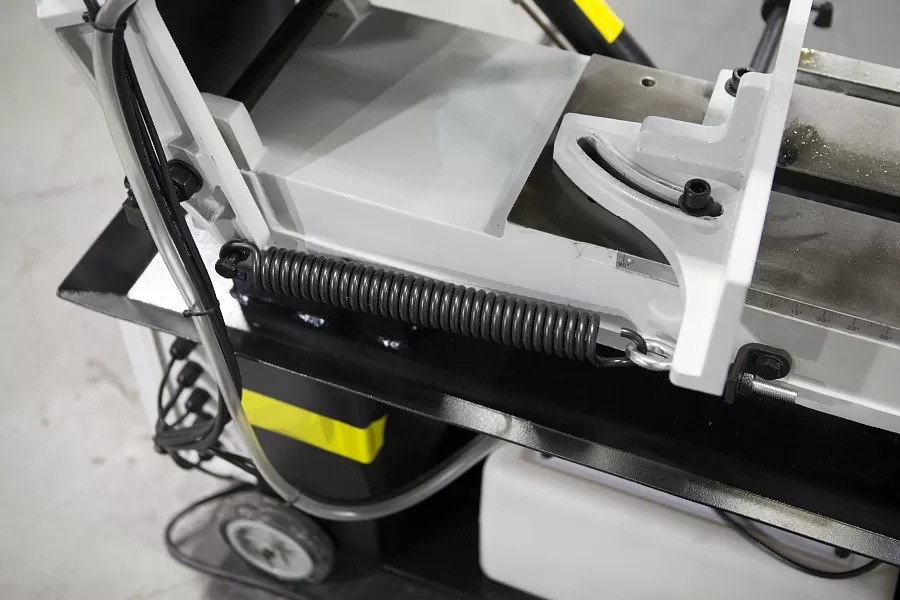

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
||||||
|
|

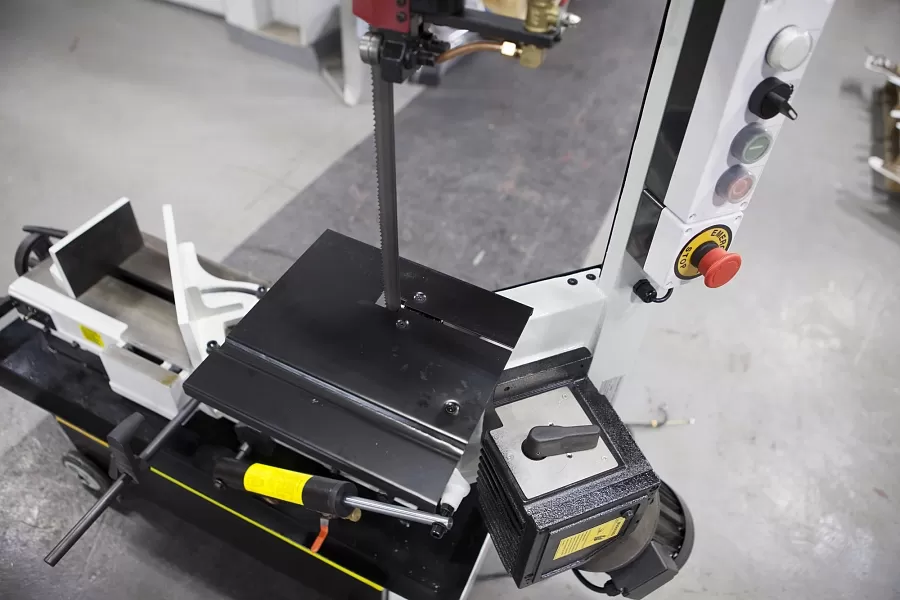

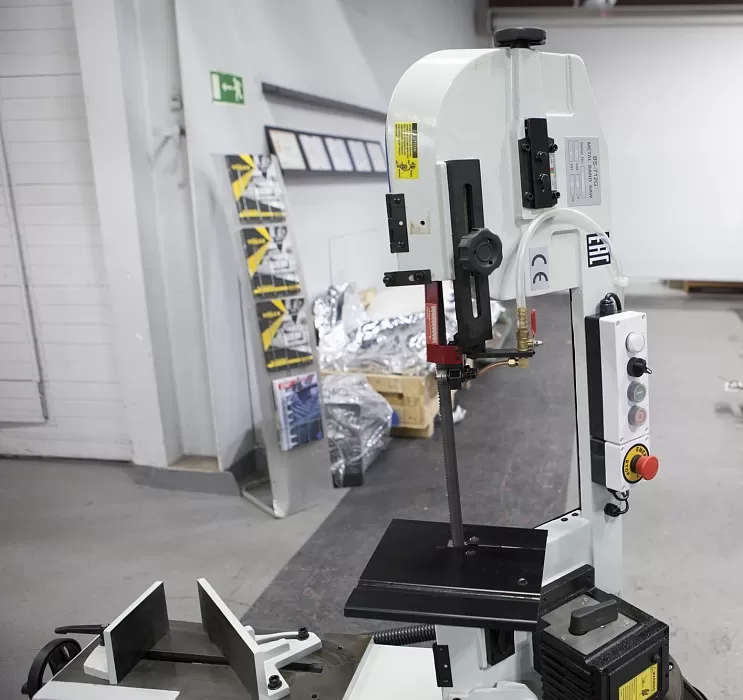

Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении. |
||||||
|
|

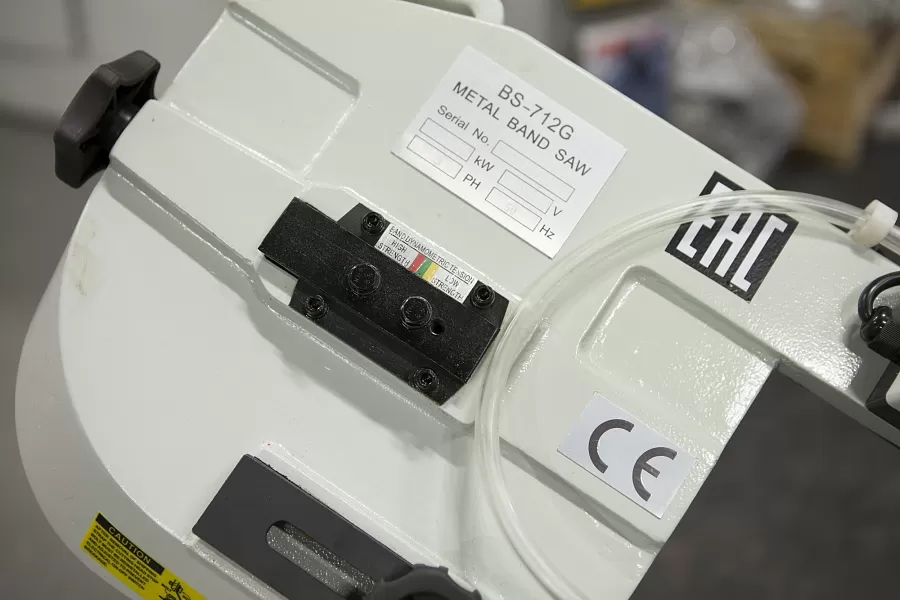

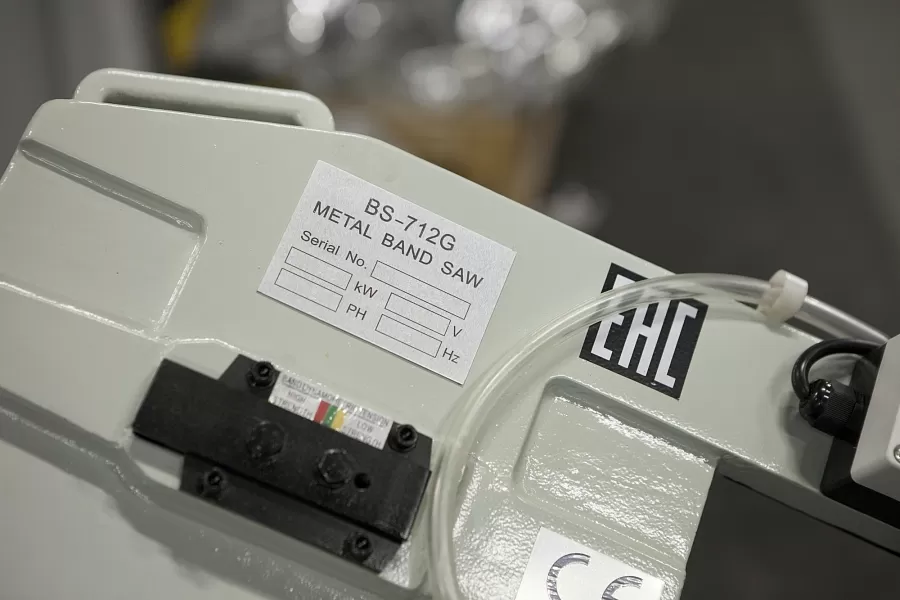

Шильдик станка |
||||||
|
Мерный упор 250мм |
||||||
|

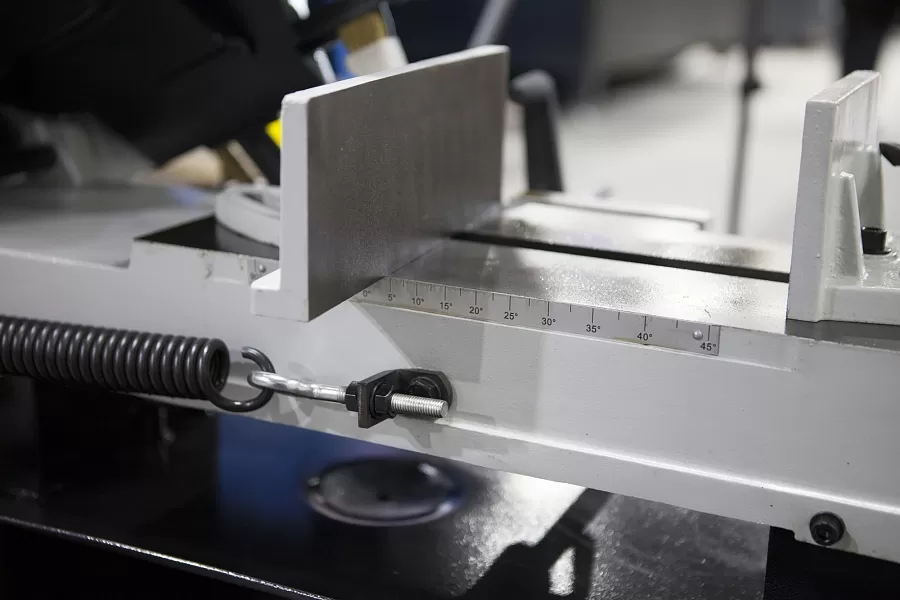

Регулировка угла поворота вдоль шкалы | ||||||
|
|
В комплектации со станком поставляется:
(инструмент в станок не вкладывается) |
Подробные характеристики
|
Модель |
Stalex BS-712G |
|
Артикул |
388018 |
|
Резка под углом |
0° до 45° в одну сторону |
|
|
178 мм. |
|
|
178х305 мм. |
|
|
127 мм. |
|
|
120х115 мм. |
|
Скорость вращения полотна |
29, 59, 87 м/мин |
|
Размер полотна |
20х0,9х2362 мм. |
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
|
Зажим заготовки |
ручной |
|
Мощность двигателя |
750 Вт, (3-фазный) |
|
Привод |
зубчатый |
|
Размер упаковки |
1290х540х1150 мм. |
|
Масса нетто/брутто |
170/194 кг. |
|
Производство |
Китай |
|
Гарантия |
1 год |
при 90°
при 90°
Комплектация
| Ленточнопильный станок | |
| Мерный упор | |
| Колёса | 4 шт. |
| Стол для вертикального пиления | |
| Инструкция |
