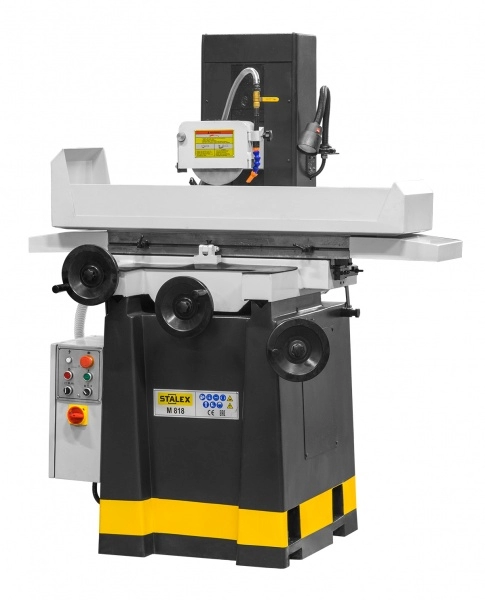

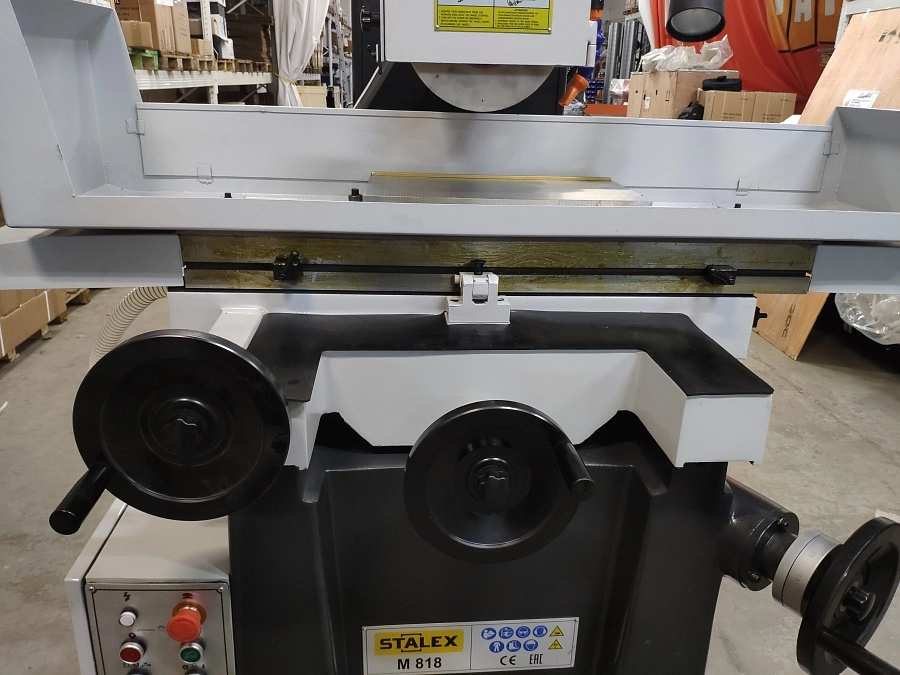

Плоскошлифовальный станок STALEX M818
Характеристики
| Мощность двигателя, кВт | 1.5 |
| Частота вращения шпинделя, об/мин | 2850 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 450х210 |
Описание
Станок предназначен для чистовой обработки в ручном режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
-
Закаленные и отшлифованные линейные направляющие для движения стола
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
-

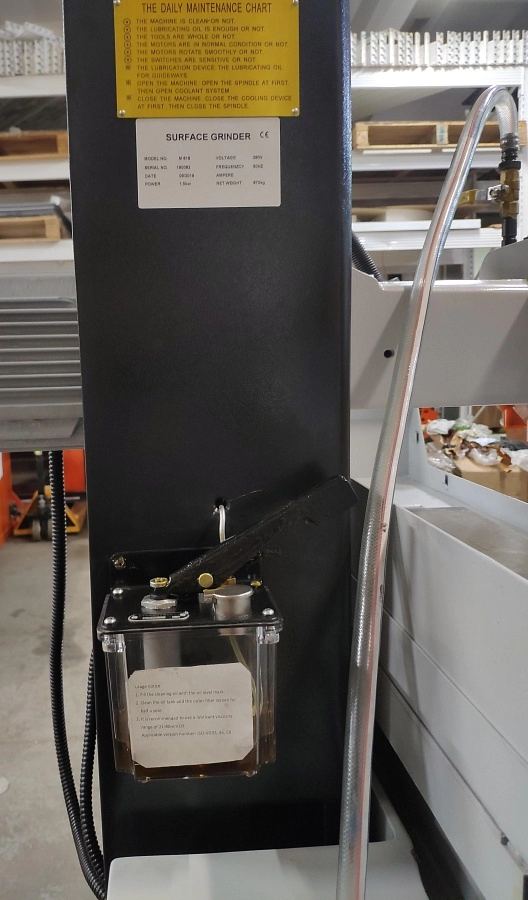

Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Поперечное движение стола с помощью точной двойной V-образной направляющей
-
Незаменим для небольших деталей и быстрых шлифовальных операций
-

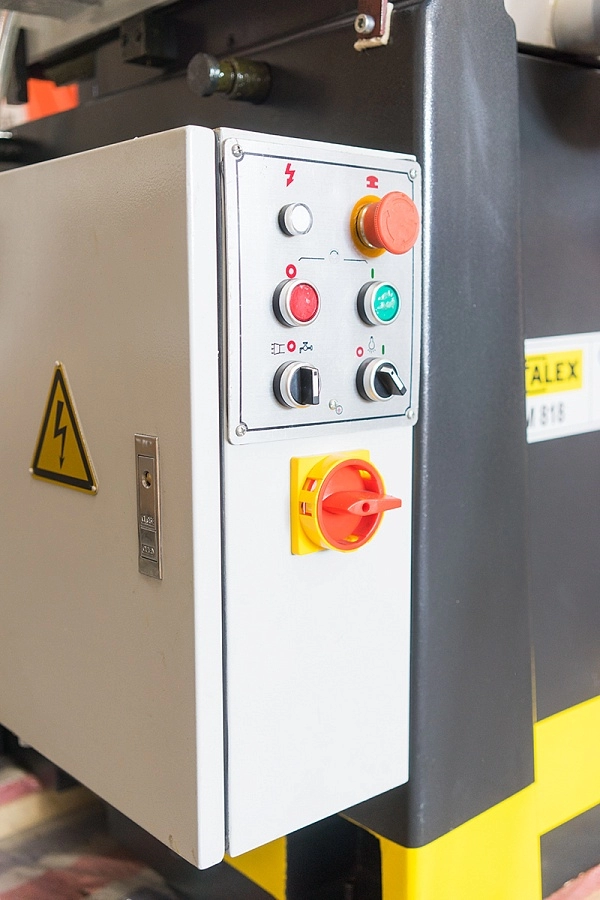

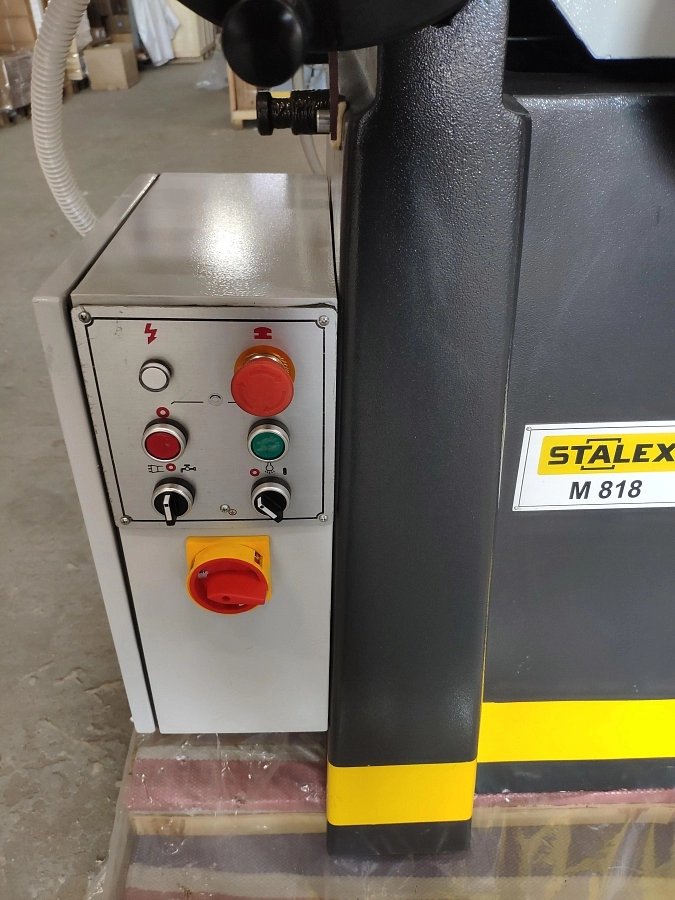

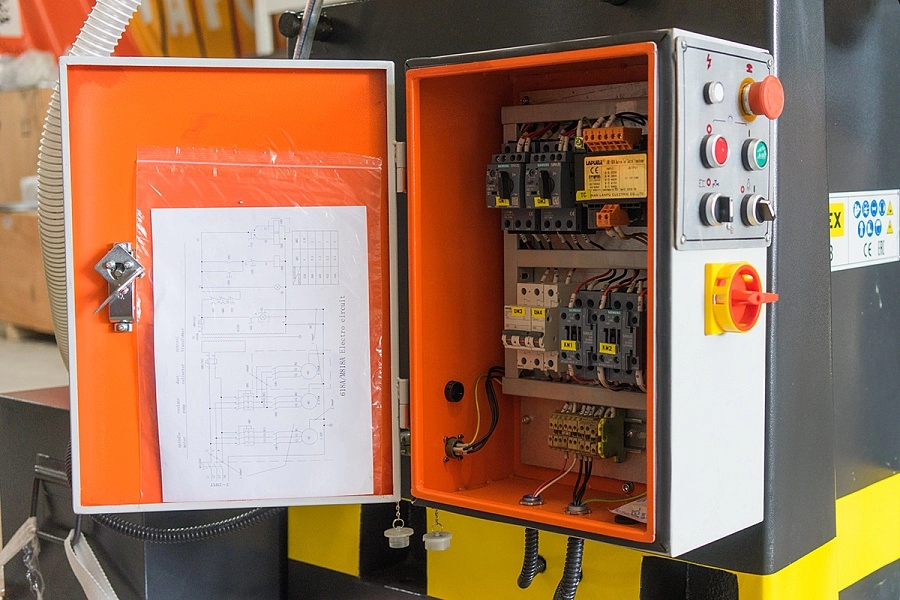

Электрокомпоненты Siemens
-
Изготовлен по стандарту CE
Подробные характеристики
|
Модель |
M818 |
|
Размер стола |
450х210 мм |
|
Т-образный паз |
1/13 мм |
|
Макс. длина продольного шлифования |
560 мм |
|
Макс. длина поперечного шлифования |
225 мм |
|
Макс. расстояние ось шпинделя-стол |
440 мм |
|
Размер электромагнитного стола |
200х400 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
- вручную |
500 мм |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Макс. ручное поперечное перемещение |
240 мм |
|

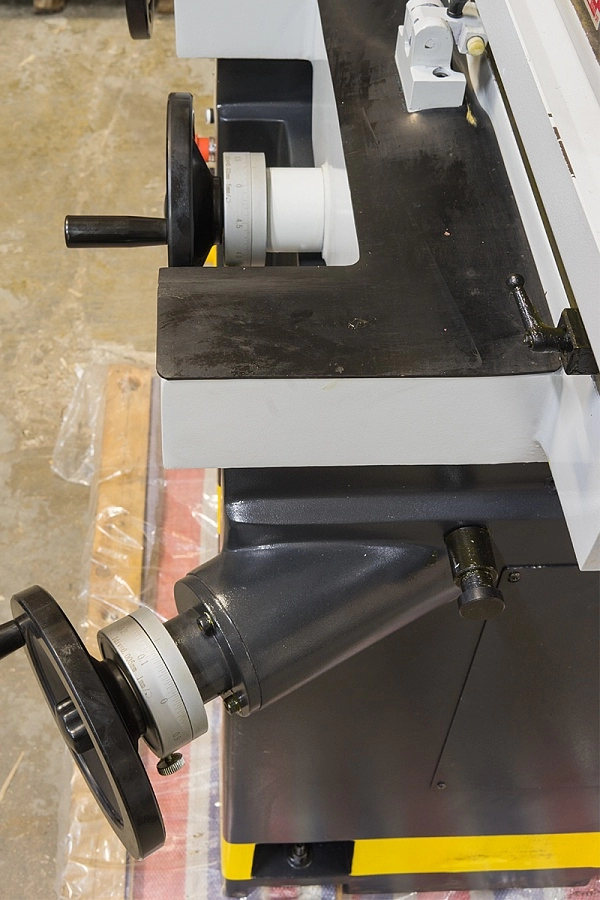

Поперечный ход стола за оборот маховика |
5 мм/об |
|

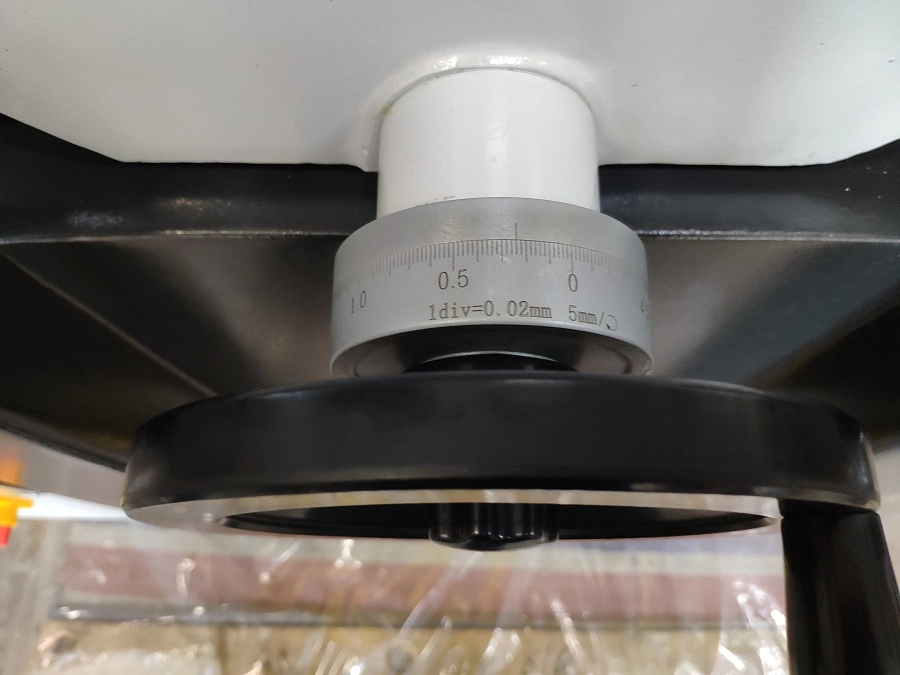

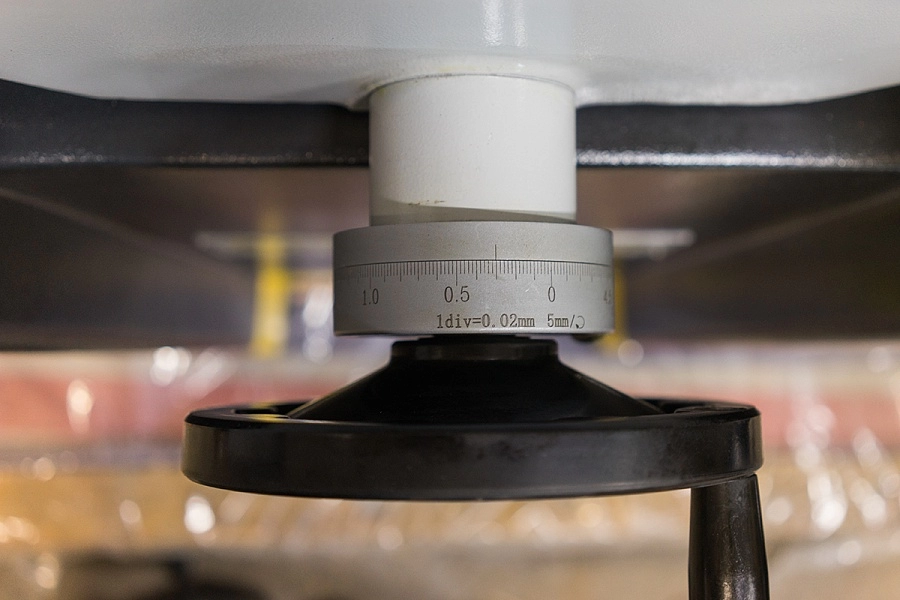

Цена деления нониуса попер. перемещения |
0,02 мм |
|
ВЕРТИКАЛЬНАЯ ПОДАЧА |
|
|
Перемещение шпинделя за оборот маховика |
1 мм/об |
|

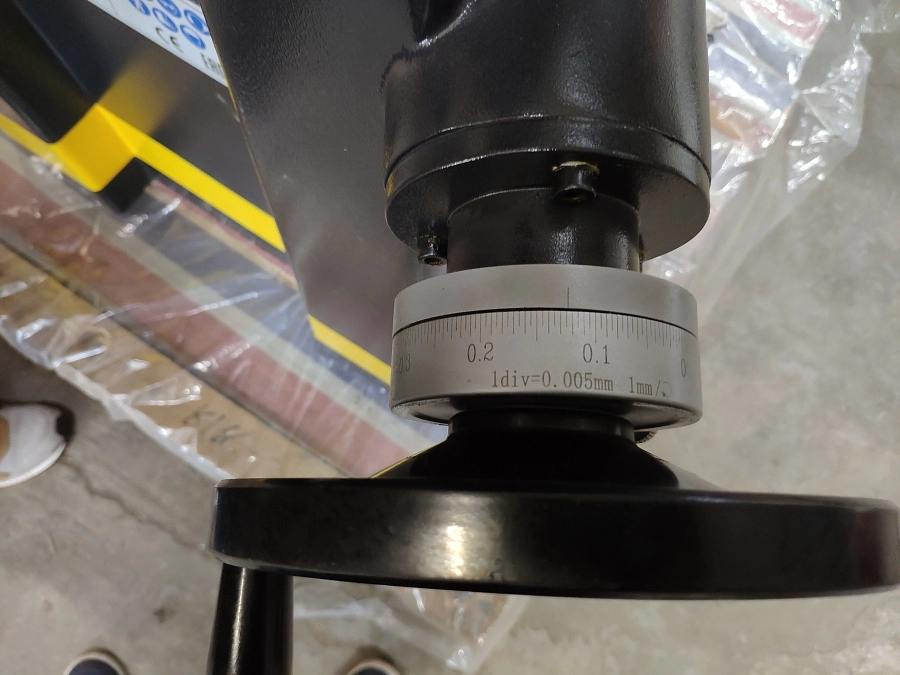

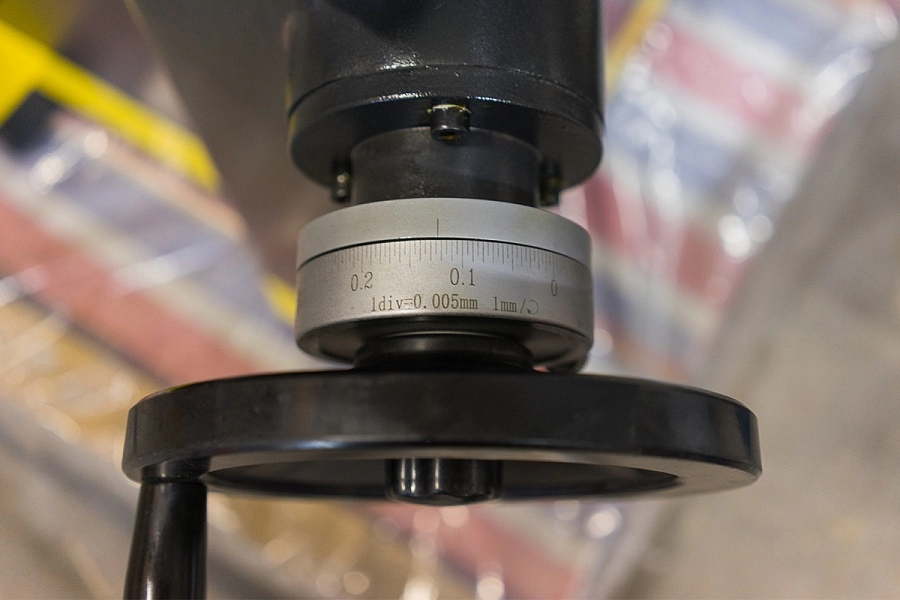

Цена деления нониуса вертикального перемещения |
0,005 мм |
|
Частота вращения шпинделя |
2850 об/мин |
|
Диаметр шлифовального круга |
200 мм |
|
Ширина шлифовального круга |
13мм, max 20 |
|
Отверстие шлифовального круга |
31,75 мм |
|
МОЩНОСТЬ |
|
|
Выходная мощность |
1,1 кВт |
|
Объем бака СОЖ |
55 л |
|
Гидростанция |
0,5 кВт |
|
Потребляемая мощность |
1,5 кВт |
|
Габаритные размеры (ДхШхВ), мм |
1460х1200х1740 |
|
Габариты упаковки (ДхШхВ) |
1500х1650х1980 мм |
|
Масса нетто/брутто |
850/970 кг |
Комплектация

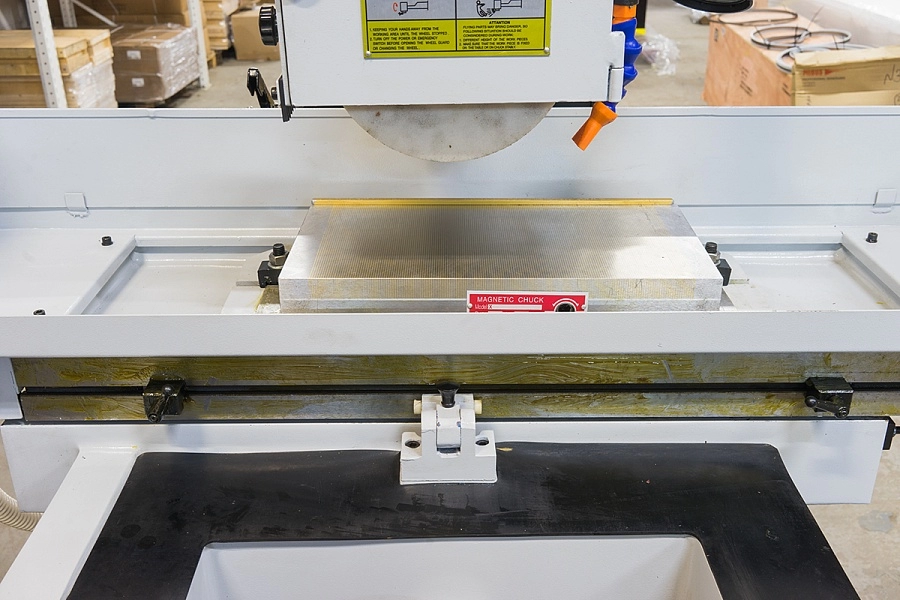

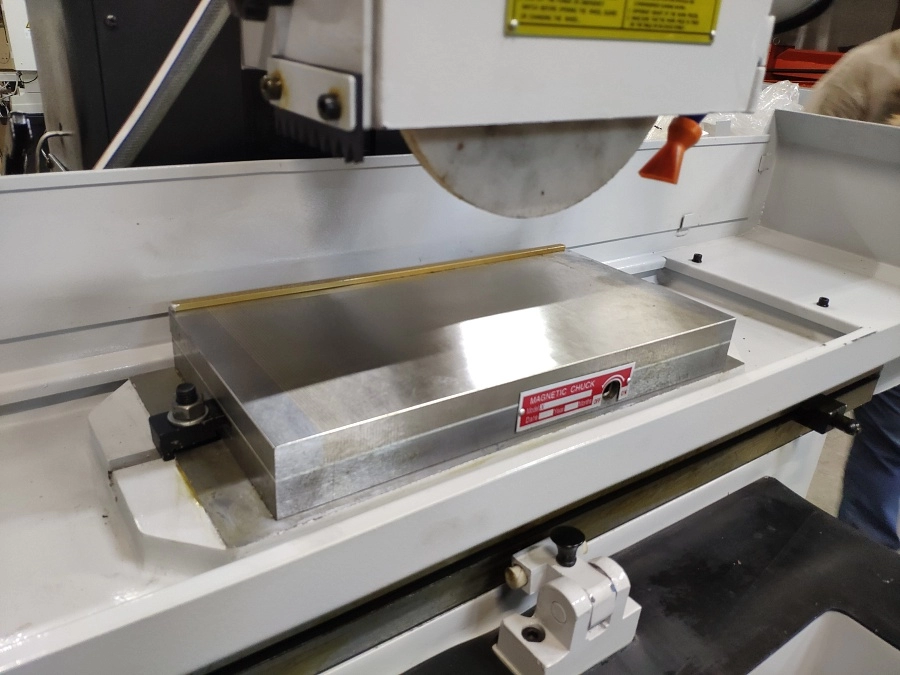

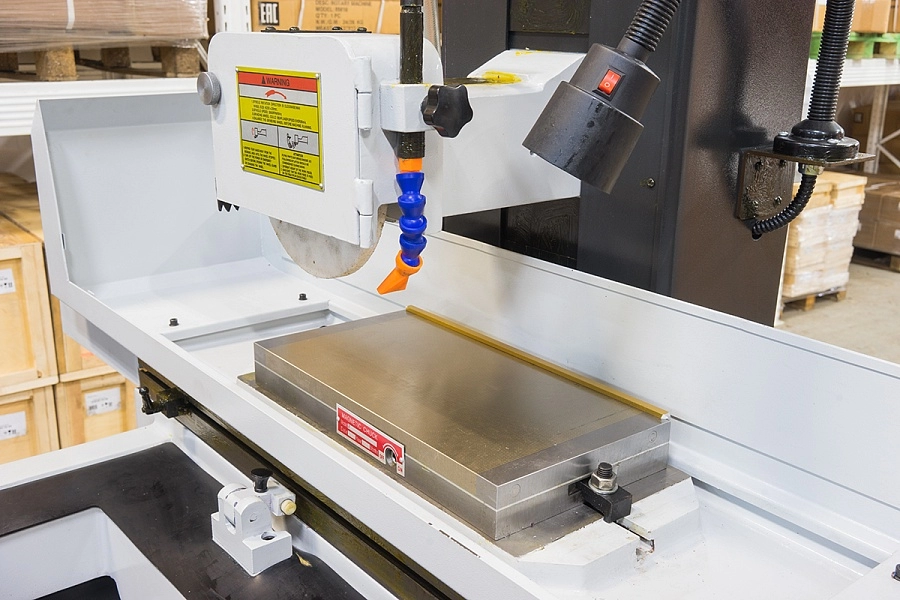

| Электромагнитный стол | |

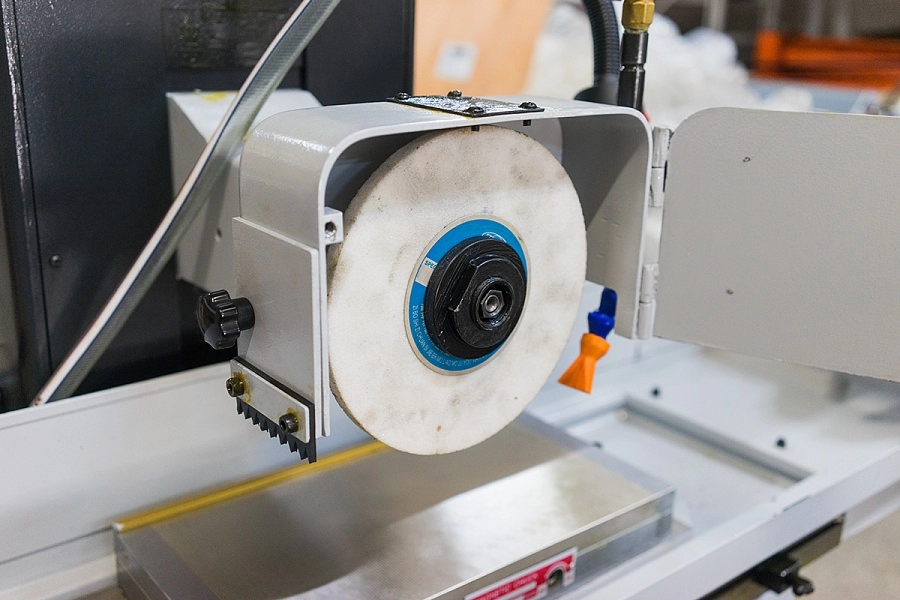

| Шлифовальный круг с фланцами и съемником | |
| Балансировочный стенд с оправкой | |

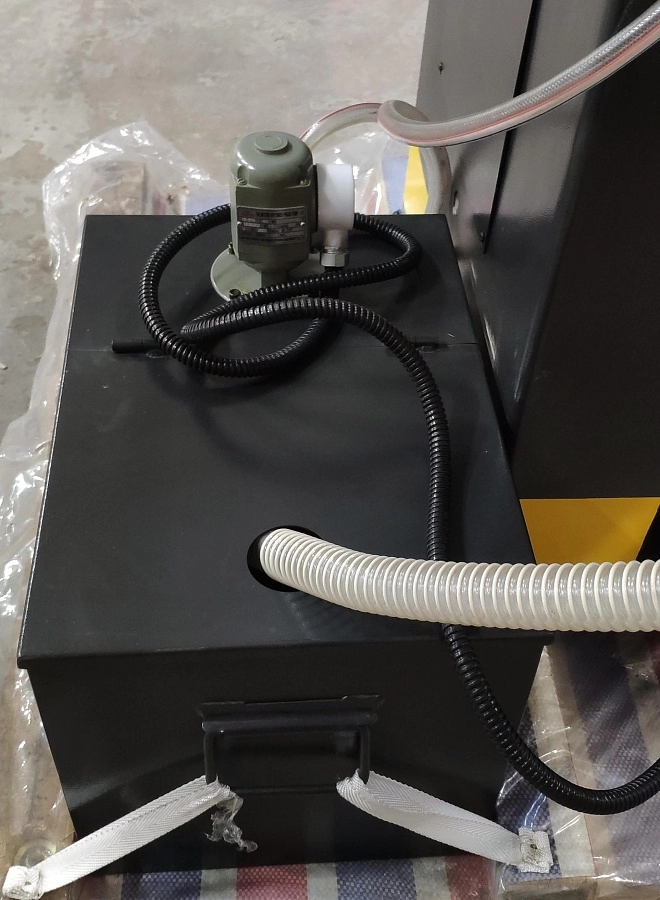

| Система подвода СОЖ | |

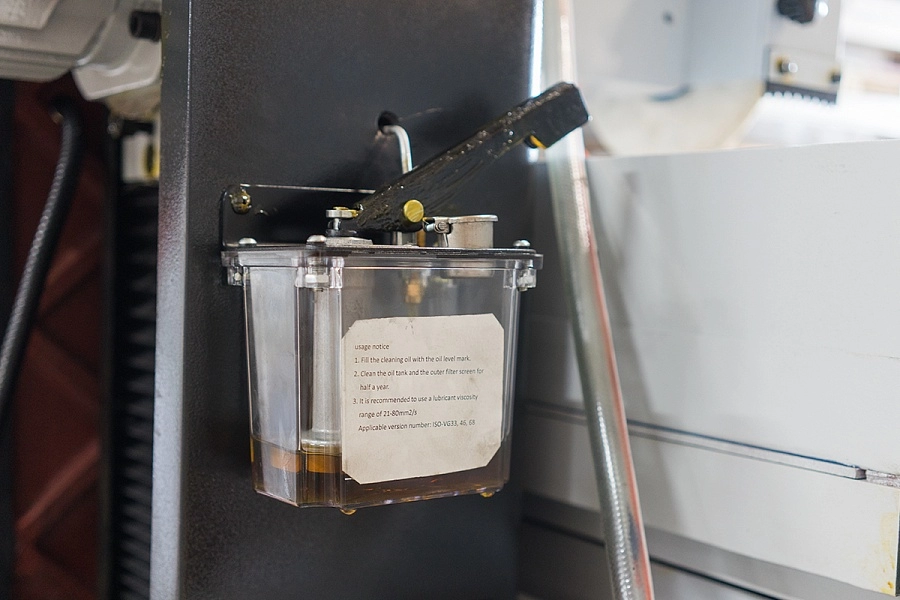

| Ручная система смазки | |
| Алмазный карандаш для правки круга | |
| Лампа местного освещения LED | |
| Защитный экран | |
| Электрокомпоненты Siemens | |
| Регулировочные опоры | |
| Инструмент для обслуживания |
